STS 5000 прибор комплексной проверки трансформаторов и оборудования подстанций

Код: 47017

Описание в PDF

Бренд: ISA
Страна бренда: Италия
Госреестр 56376-14
Межповерочный интервал 24 месяца
Гарантия 1 год
Артикул: 10175

STS-5000 - испытательный комплекс проверки оборудования подстанций производства компании ISA Италия) предназначена для проведения автоматических комплексных электромагнитных и диэлектрических испытаний силовых трансформаторов, трансформаторов тока (ТТ) и напряжения (ТН). Также прибор позволяет проводить ряд испытаний высоковольтных выключателей, устройств релейной защиты, устройств заземления и воздушных линий.

От оператора требуется собрать схему измерений, ввести параметры объекта испытаний, допуски, выбрать необходимое испытание и нажать на кнопку запуска теста. Прибор автоматически проводит испытание с генерацией и измерением всех необходимых величин и записывает результаты в память. Результаты испытаний сохраняются в локальной памяти и могут быть переданы в ПК для хранения, анализа и формирования протокола.

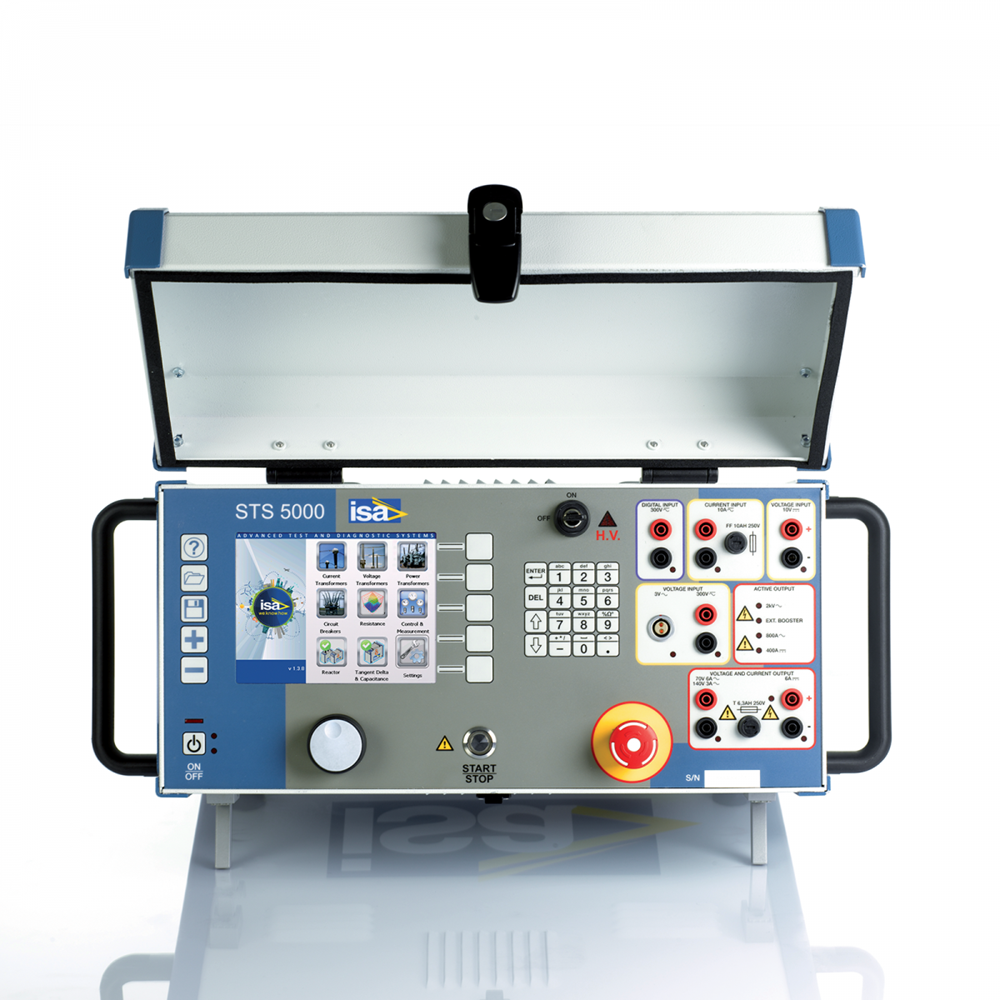

Управление прибором STS-5000 осуществляется двумя способами:

без ПК, посредством собственных органов управления и большого цветного ЖК-дисплея;
при помощи ПК и программного обеспечения TDMS.

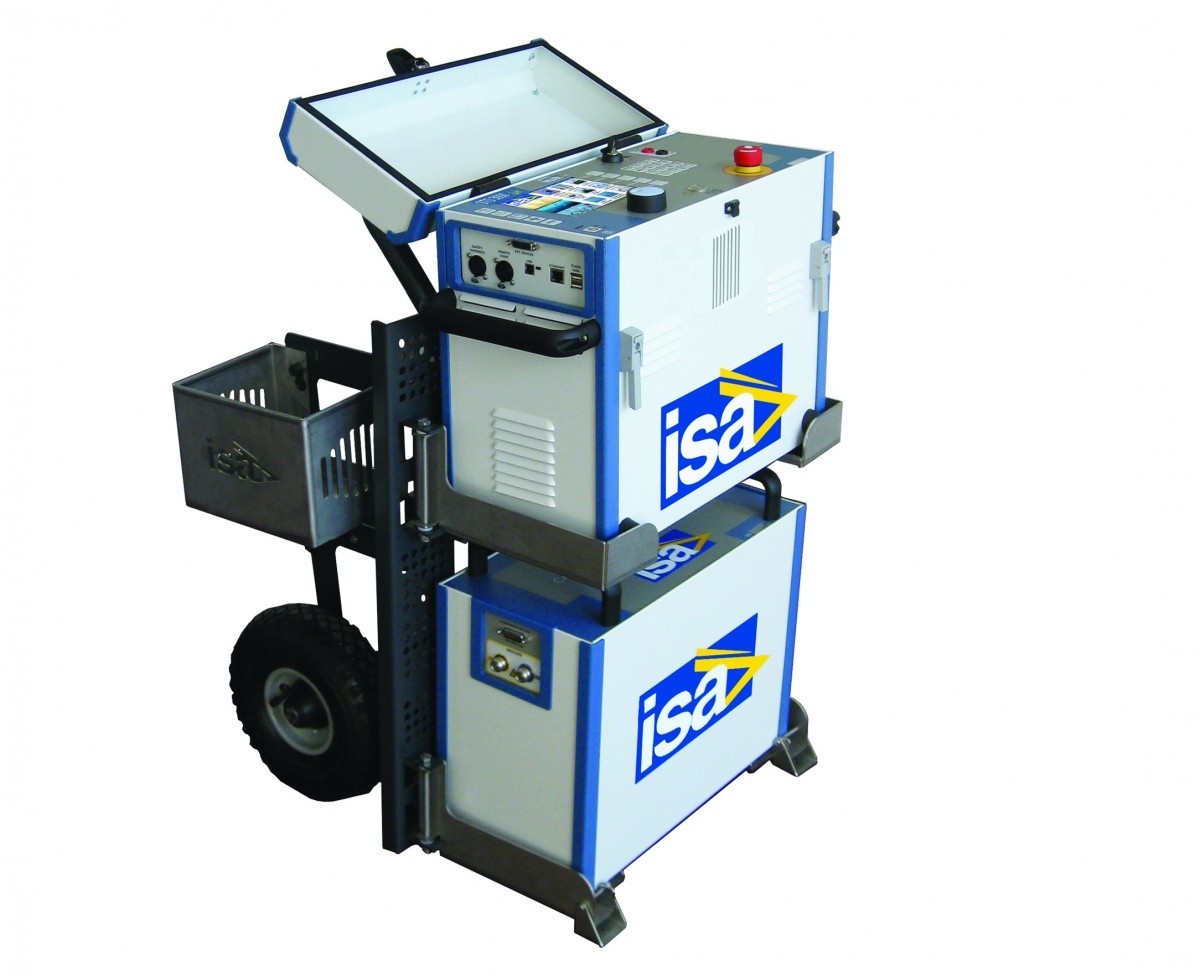

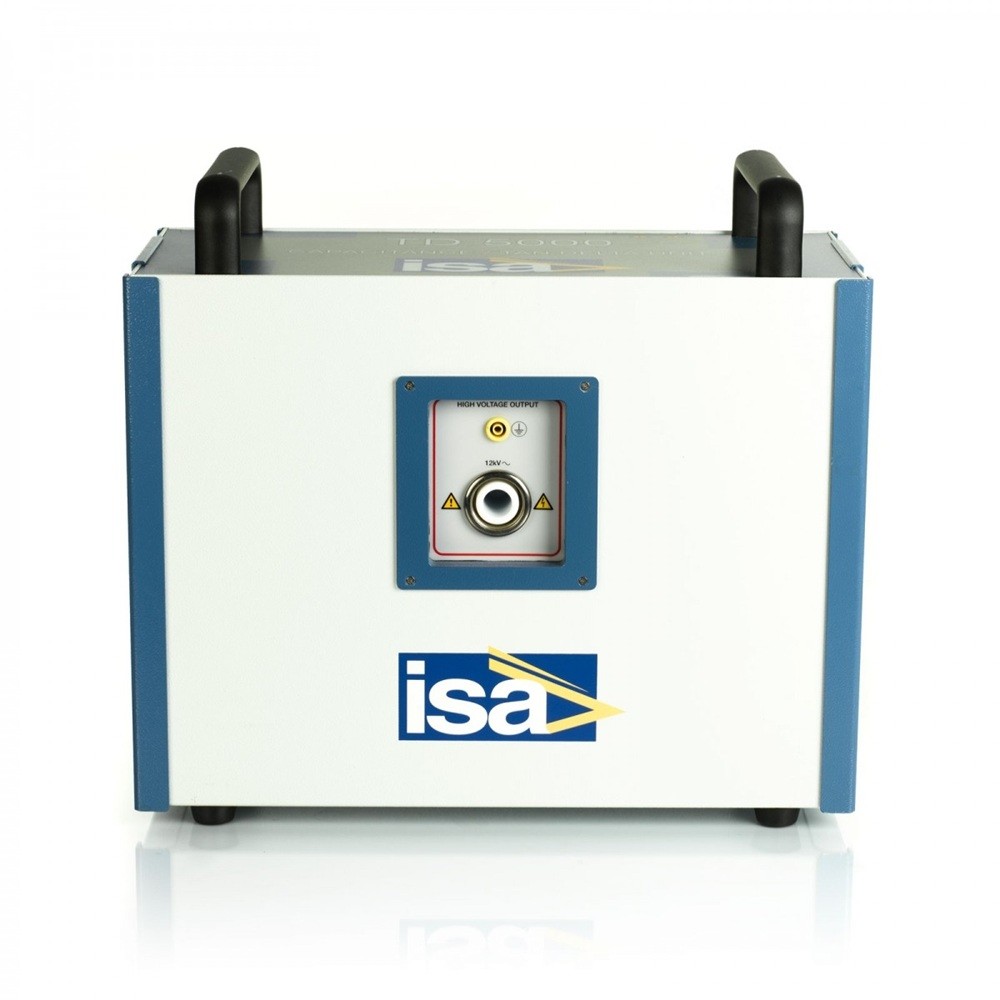

TD-5000 – модуль, используемый совместно с прибором STS-5000 для измерения тангенса угла диэлектрических потерь и емкости трансформаторов. Модуль генерирует напряжение до 12 кВ с возможностью изменения частоты генерации от 1 до 500 Гц. Оба блока и кабели для удобства транспортировки устанавливаются на тележку. Использование уникальных схемных решений и возможность проверки на частоте отличной от 50 Гц обеспечивают выполнение измерений с высокой точностью даже в самых сложных электромагнитных условиях.

Элемент	Виды испытаний и измерений
Силовые трансформаторы	коэффициент трансформации омическое сопротивление обмоток (в том числе запись сопротивления в динамическом режиме при переключении РПН) ток холостого хода	сопротивление короткого замыкания размагничивание магнитопровода определение группы соединения измерение тангенса угла диэлектрических потерь и емкости
Трансформаторы тока	коэффициент трансформации коэффициент трансформации, полярность и сопротивление нагрузки повышенным переменным током сопротивление нагрузки вторичной стороны характеристика намагничивания	сопротивление обмотки или нагрузки испытание повышенным напряжением проверка полярности измерение тангенса угла диэлектрических потерь и емкости
Трансформаторы напряжения	коэффициент трансформации, полярность сопротивление нагрузки вторичной стороны коэффициент трансформации электронных трансформаторов	испытание повышенным напряжением проверка полярности измерение тангенса угла диэлектрических потерь и емкости
Высоковольтные выключатели	сопротивление контактов	измерение тангенса угла диэлектрических потерь и емкости
Генераторы и двигатели	измерение тангенса угла диэлектрических потерь и емкости объектов с высокой емкостью
Максимальная токовая защита	времена срабатывания автоматических выключателей и устройств релейной защиты
Устройства заземления	сопротивление заземления и удельное сопротивление грунта	шаговое напряжение и напряжение грунта
Воздушные линии	измерение импеданса для расчета уставок реле дистанционной защиты

Параметр	Значение
Сильноточный выход переменного тока
Выходной ток	800 А
Макс. мощность	4800 ВА
Погрешность измерения	< (0,1 % от изм. знач. + 0,1 % от диапазона)
Максимальный ток с дополнительным модулем BUX	2000 А / 3000 А / 7000 А
Сильноточный выход постоянного тока
Выходной ток	400 А
Макс. мощность	2600 Вт
Погрешность измерения	< (0,2 % от изм. знач. + 0,05 % от диапазона)
Высоковольтный выход переменного тока
Выходной ток	2000 В
Макс. мощность	2500 Вт
Погрешность измерения	< (0,05 % от изм. знач. + 0,05 % от диапазона) типичное значение
Слаботочный выход переменного тока
Выходной ток	6 А / 3 А
Выходное напряжение	70 В / 140 В
Макс. мощность	360 ВА
Слаботочный выход постоянного тока
Выходной ток	6 А
Выходное напряжение	65 В
Макс. мощность	360 Вт
Низковольтный выход переменного напряжения
Выходной ток	140 В / 70 В
Макс. мощность	420 ВА
Общее для выходов тока и напряжения
Диапазон частот	15 … 500 Гц
Разрешение частоты	10 м Гц
Измерительные входы
Вход переменного тока	10 А < (0,05 % от изм. знач. + 0,05 % от диапазона)
Вход постоянного тока	10 А < (0,03 % от изм. знач. + 0,08 % от диапазона)
Вход переменного напряжения 1	300 В < (0,05 % от изм. знач. + 0,05 % от диапазона)
Вход переменного напряжения 2	3 В < (0,03 % от изм. знач. + 0,08 % от диапазона)
Вход постоянного напряжения	10 В < (0,03 % от изм. знач. + 0,08 % от диапазона)
Измерение фазового угла
Диапазон	0 – 360°
Разрешение	0,01°
Погрешность	< 0,1°
Дискретный вход
Дискретные входы (количество)	1
Параметры контакта	«сухой»; под напряжением (AC, DC)
Разрешение измерения времени	1 мс
Дисплей
Тип	TFT LCD Цветной
Разрешение	640 х 480
Размер дисплея	132 х 99 мм
Интерфейсы связи
Ethernet	Есть
USB для подключения к ПК	Есть
USB для подключения USB-флеш-накопителя	2 шт
Габаритные размеры и масса
Габаритные размеры	450 х 400 х 230 мм
Масса	29 кг
Температурный диапазон
Температура хранения	- 20 … 70° C
Рабочая температура	10 … 55° C
Измерение тангенса угла диэлектрических потерь
Название модуля	TD 5000
Максимальное напряжение	12000 В
Максимальный выходной ток	300 мА
Частота	1 … 500 Гц
Измерение полного сопротивления	1 кОм – 1400 МОм (0,5 % от изм. знач.)
Измерение мощности	10 кВт / 100 кВ / 1 МВ (0,5 % от изм. знач. + 1 мВт)
Габариты	440 х 345 х 210 мм
Масса	25 кг
Измерение емкости (диапазон/погрешность)
Диапазон 1	1 пФ – 5 мкФ ± (0,1 % от изм. знач. + 0,1 пФ)
Диапазон 2	5 мкФ – 200 мкФ ± (0, 5% от изм. знач. + 1 нФ)
Измерение тангенса угла потерь
Диапазон 1	0 - 10 % (0,1 % от изм. знач.+ 0,005 %)
Диапазон 2	0 % - 100 % (0,5 % от изм. знач. + 0,02 %)
Диапазон 3	> 100 % (0,8 % от изм. знач. + 0,05 %)
Измерение индуктивности
Диапазон 1	1 Гн – 10 кГн (0,5 % от изм. знач.)
Диапазон 2	100 Гн – 1 МГн (0,5 % от изм. знач.)

1. Универсальная система STS-5000 - 1 шт.;
2. Модуль для измерения tan D и емкости TD-5000 - 1 шт.;
3. Комплект кабелей - 1 шт.;
4. Тележка - 1 шт.;
5. Универсальное программное обеспечение - 1 шт.;
6. Транспортный кейс - 1 шт.;
7. Транспортный кейс для кабелей - 1 шт.;
8. Руководство по эксплуатации - 1 шт.;
9. Свидетельство о первичной поверке - 1 шт.
