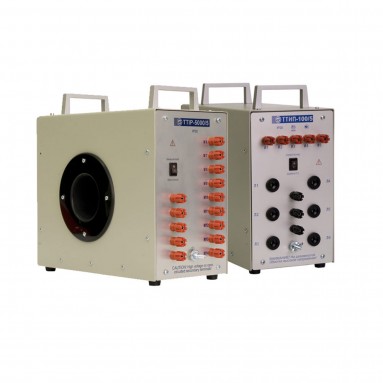

Эталонный трансформатор тока измерительный переносной ТТИП-5000/5

  • Госреестр 39854-08
  • Межповерочный интервал 48 месяцев
  • Гарантия 18 месяцев
  • Производитель Марс-Энерго, НПП
  • Производство: Россия

Назначение

Эталонный трансформатор тока измерительный переносной ТТИП-5000/5 класса точности 0.05 предназначен для использования в цепях переменного тока частотой 50 Гц и номинальными напряжениями до 0,66 кВ включительно при электрических измерениях и поверки трансформаторов тока классов точности 0,2S и менее точных с номинальными токами до 5000А по ГОСТ 8.217-2003 на местах эксплуатации и в лабораторных условиях.

Измерительные эталонные трансформаторы тока и напряжения.

Измерительный (эталонный) трансформатор тока и напряжения ТТИП-5000/5 расширяет пределы измерения стандартных электроизмерительных приборов за счет уменьшения первичных параметров цепи до значений, оптимальных для подключения измерительных приборов (а также устройств автоматики и реле защиты).

Данное применение измерительных трансформаторов связано с тем, что напряжение в современных электротехнических установках весьма высокое (от 750 кВ), порождающее токи в десятки килоампер. Измерение таких параметров напрямую было бы не всегда возможно и в любом случае потребовало бы использования громоздких и дорогостоящих электроизмерительных приборов.

К тому же, измерительный трансформатор позволяет разделять цепи низшего и высшего напряжения, обеспечивая, во-первых, безопасность работающих, во-вторых - возможность унификации конструкций приборов и реле.

Характеристики Значения
Класс точности по ГОСТ 23624–2001 0,05
Номинальные значения первичного тока, I1ном, А 150; 200; 250;
300; 400; 500;
600; 750; 800;
1000; 1200;
1500; 2000;
3000; 4000; 5000
Номинальное значение вторичного тока, I2ном, А 5
Номинальное значение напряжения первичной обмотки, кВ 0,66
Номинальное значение вторичной нагрузки при cos φ = 1, ВА 5
Габаритные размеры, мм, не более 360 × 170 × 310
Масса, кг, не более 20
Наработка на отказ в рабочих условиях применения, ч, не менее 50000
Средний срок службы, лет, не менее 25
1. Трансформатор тока ТТИП-5000/5 — 1 шт.;
2. Свидетельство о поверке — 1 экз.;
3. Провод для подключения вторичных обмоток ТТИП (ВОЭТ)— 1 шт.;
4. Провод для подключения вторичных обмоток
5. поверяемого ТТ (ВОПТ) — 1 шт.;
6. Руководство — 1 экз.
