ВИУ-100/70М мобильная высоковольтная испытательная установка

Код: 025373

Описание в PDF

Бренд: Энергоскан
Страна бренда: Россия
Госреестр 94522-25
Межповерочный интервал 24 месяца
Гарантия 1 год

Мобильная высоковольтная испытательная установка ВИУ-100/70М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).

Преимущества:

Высокая мощность.
Мобильное исполнение.
Элегазовая (SF6) изоляция трансформатора.
Безопасность – раздельная компоновка.
Системы защиты от превышения напряжения и тока.

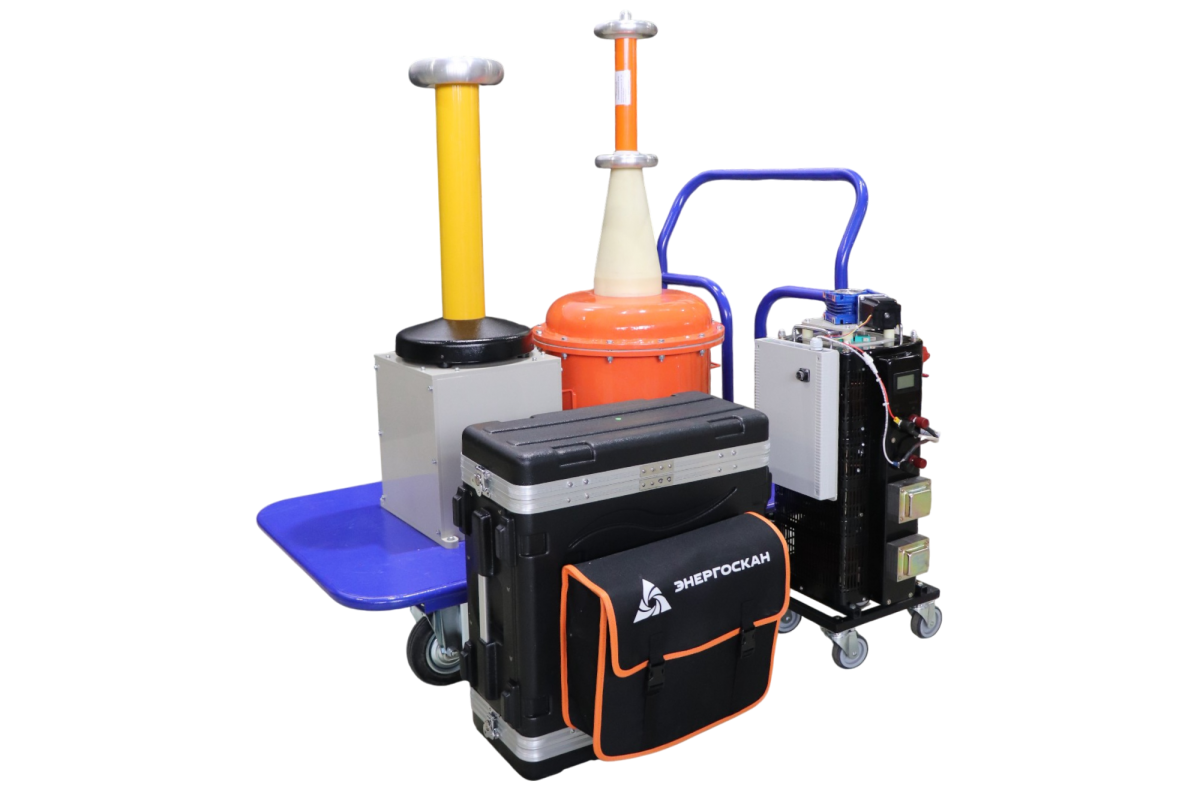

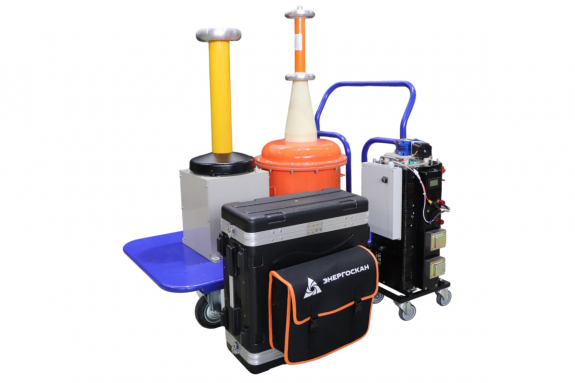

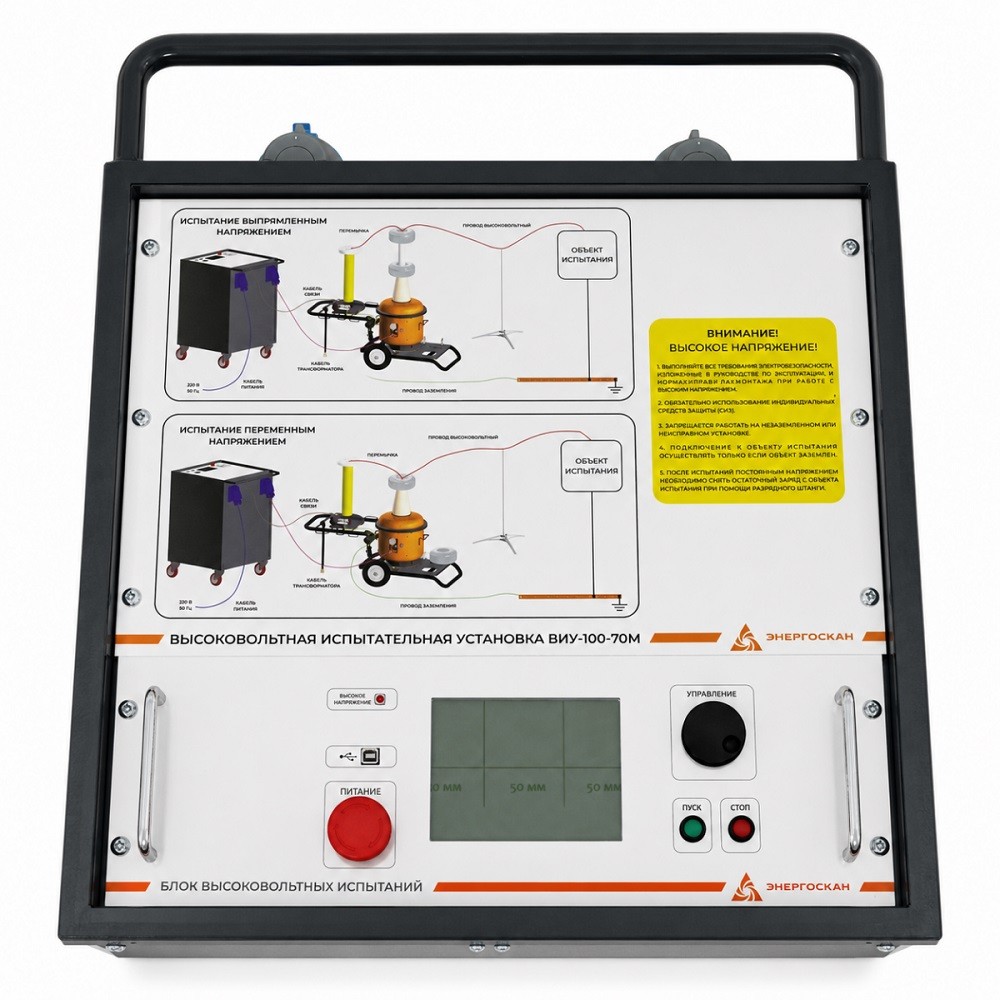

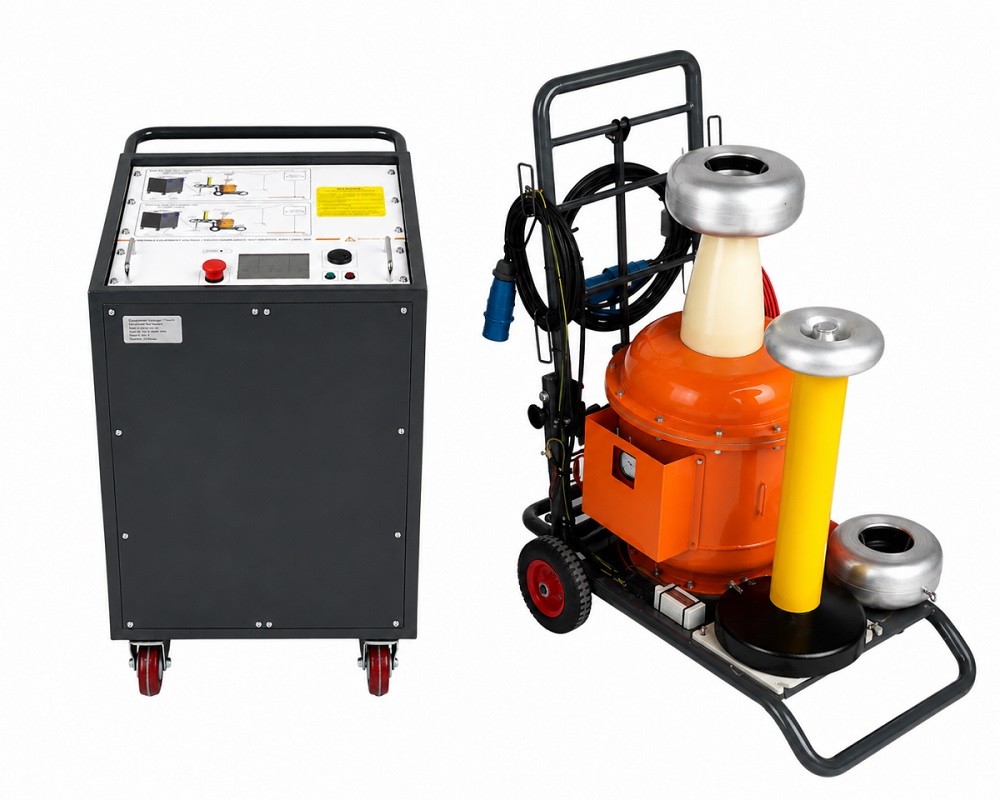

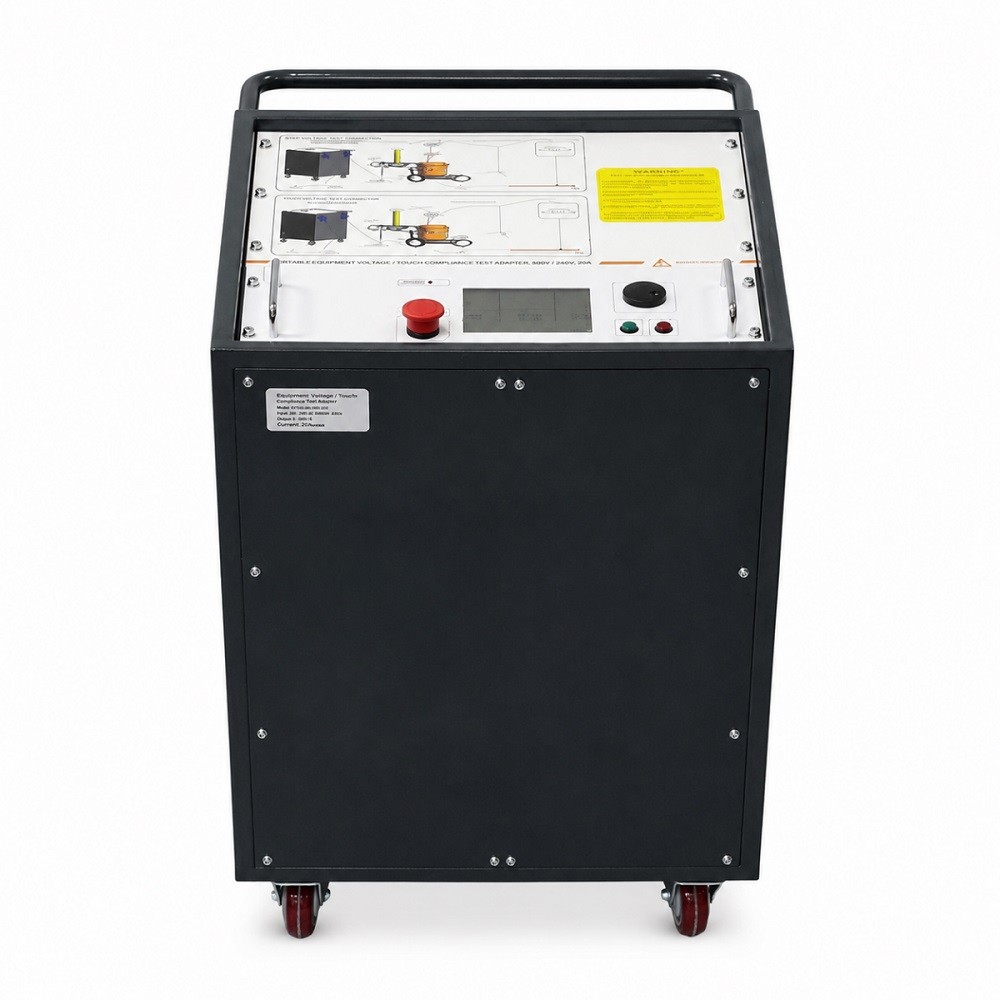

Установка состоит из двух отдельных мобильных модулей блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.

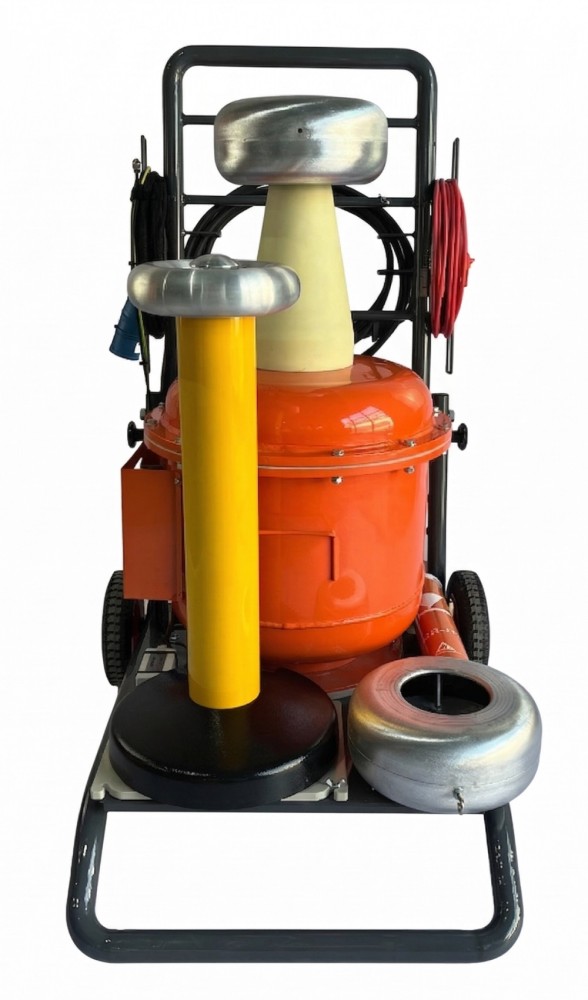

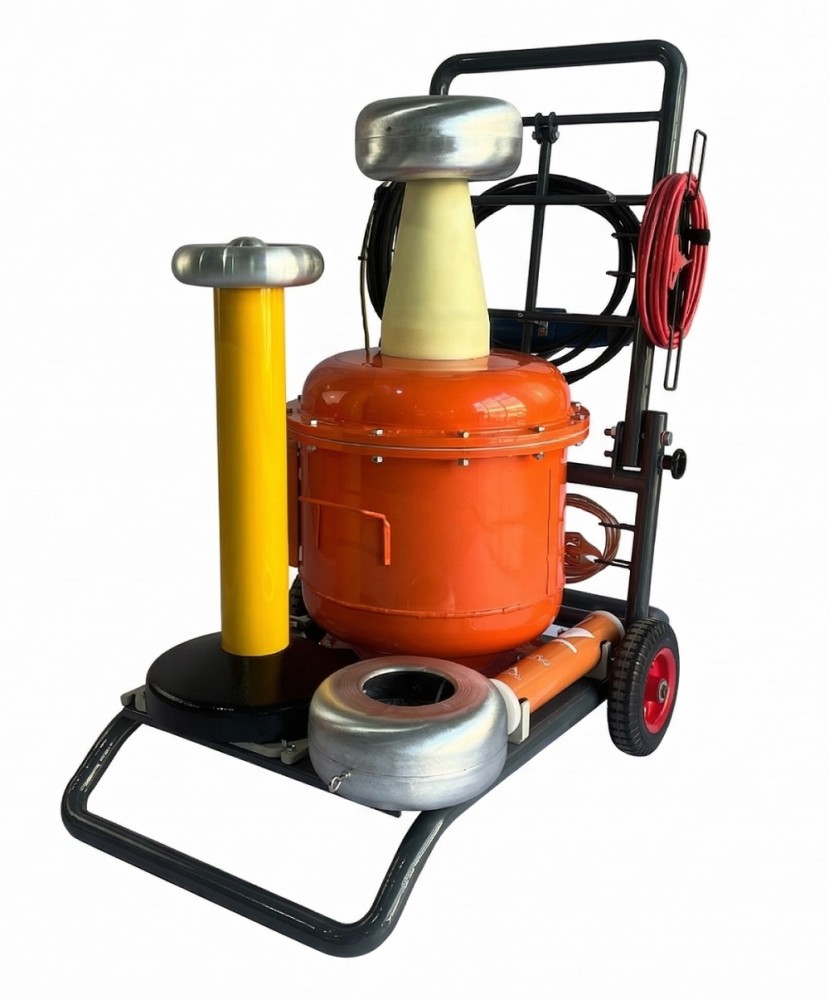

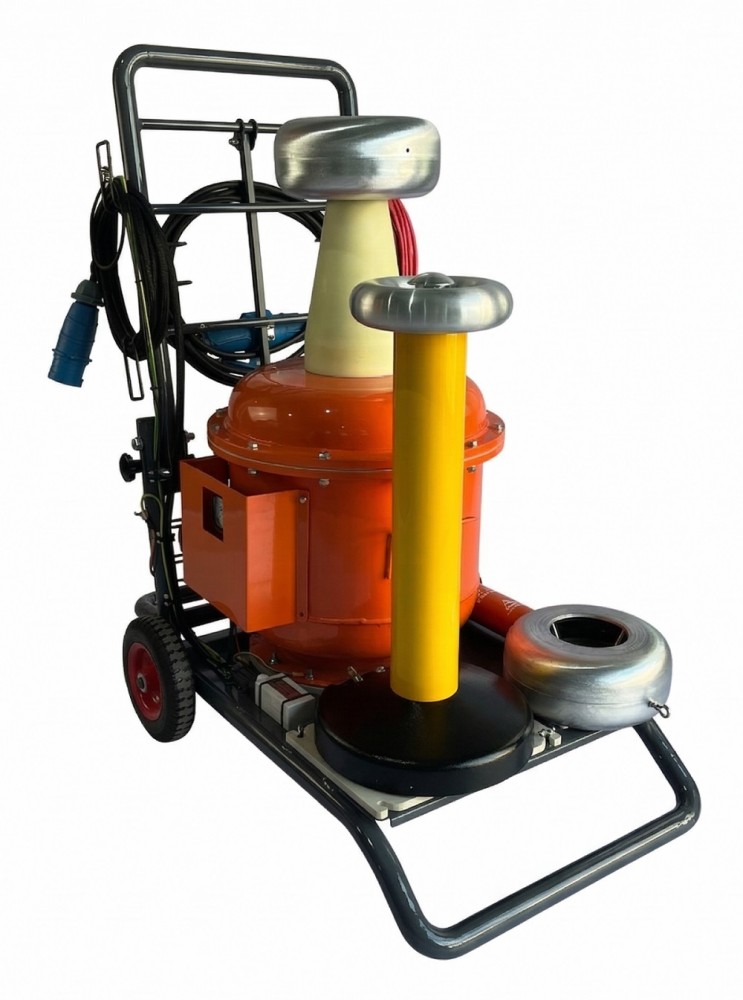

Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.

* Конструкция прибора может отличаться от изображения на фото!

Характеристики	Значения
Электрические характеристики
Диапазон регулирования напряжения переменного тока, кВ	1 - 101
Диапазон регулирования напряжения постоянного тока, кВ	1 - 71
Номинальное напряжение обмотки низшего напряжения, В	220
Номинальная частота, Гц	50
Диапазон измерений силы постоянного тока, мА	от 0,1 до 50
Диапазон измерений силы переменного тока, мА	от 1 до 200
Максимальная потребляемая мощность, не более, кВА	13.5
Испытательная мощность, кВА	Длительный режим: 12 Повторно-кратковременный режим (ПВ 10%): 20
Погрешность измерения напряжения	3%
Физические характеристики
Габаритные размеры, мм	Блок управления: 330×482×178 Высоковольтный трансформатор: 490×485×820
Масса, кг	Блок управления: 20 Высоковольтный трансформатор: 130
Условия эксплуатации
Условия эксплуатации	Температура окружающего воздуха: от –10 до +40 °С Относительная влажность воздуха: 95% при +25 °С Атмосферное давление: от 86 до 106 кПа

1. Высоковольтный трансформатор 100кВ - 1 шт.;
2. Блок управления в кейсе - 1 шт.;
3. Регулятор напряжения - 1 шт.;
4. Выпрямительный диод - 1 шт.;
5. Делитель напряжения - 1 шт.;
6. Соединительные кабели и провода - 1 шт.;
7. Комплект документации - 1 шт.;
8. Транспортировочная тележка - 1 шт.;
9. Штанга разрядная - 1 шт.;
10. Сумка транспортная - 1 шт.
