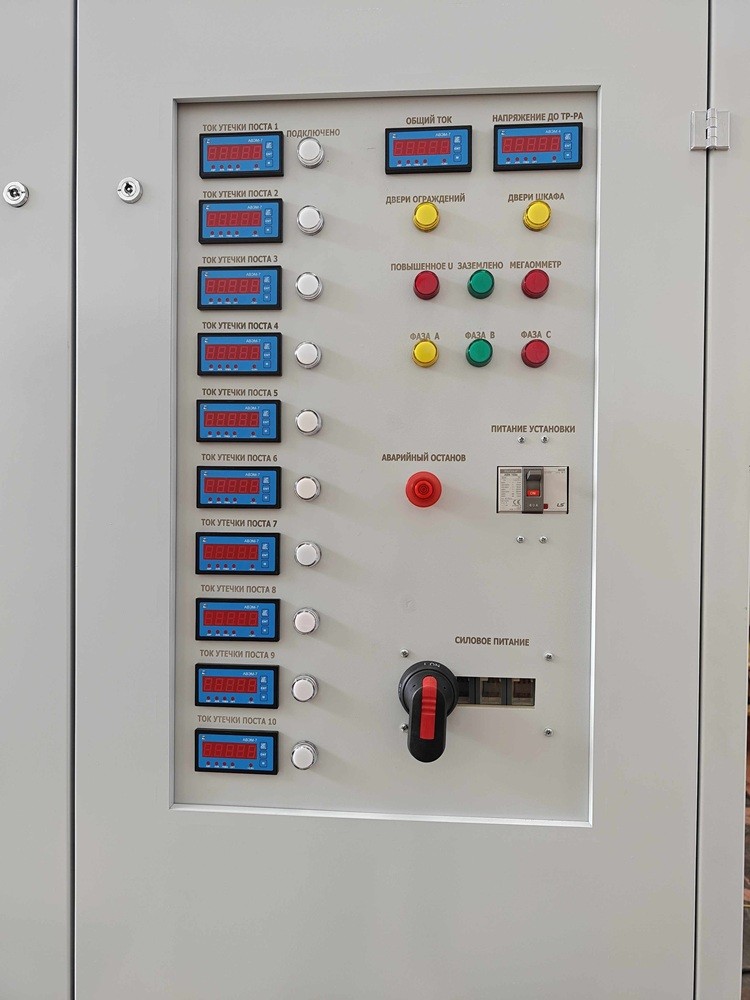

ВИУ-35 К высоковольтная испытательная установка

Код: 022135

Описание в PDF

Бренд: Авиаагрегат-Н
Страна бренда: Россия
Гарантия 1 год

Высоковольтная испытательная установка Авиаагрегат-Н 35 К (ВИУ-35К) предназначена для проведения проверок и испытаний высоковольтных и силовых кабельных линий, проводов.

Силовой кабель используется на промышленных предприятиях, а также применяется в качестве проводника для передачи трёхфазного тока трансформаторных подстанций объектам транспортного или коммунального хозяйства. Кабель используют во влажных или сухих помещениях. Он может быть проложен в грунте, шахтах, под штукатуркой. Кабель состоит из трёх обязательных элементов: внешняя оболочка, изоляция и жила, по которой течёт ток. Чаще всего жилы изготавливают из алюминия и меди. Ещё есть дополнительные элементы: экран, поясная изоляция, подушка под броню и сама броня кабеля.

Сегодня существует большой выбор силовой кабельной продукции, которая подразделяется на типы в зависимости от материала, используемого при изготовлении, размера, назначения, места использования. При производстве кабелей используют разную изоляцию, это нужно учитывать при проведении испытаний. Она бывает пропитанная бумажная, полимерная и из сшитого полиэтилена.

В процессе эксплуатации кабелей под влиянием ряда факторов, таких как воздействие агрессивных химических сред, колебания температур и других, изменяются параметры изоляции, поэтому необходимо регулярно проводить проверки кабельных проводов.

Испытание кабельных линий, а также высоковольтных кабелей и проводов является неотъемлемой частью нормального функционирования трансформаторов, генераторов, систем электроснабжения в целом.

Для обеспечения надёжной и бесперебойной работы силовых проводных кабельных линий, необходимо проводить испытания высоковольтных кабельных линий перед сдачей в эксплуатацию, а также регулярно организовывать на производстве планово-профилактические проверки кабельной продукции, которые включают как внешний осмотр, так и ряд других тестовых диагностик.

Проверка силовых и высоковольтных кабелей должна проводиться в соответствии с Государственными Стандартами. Величина напряжения, которое используется для проведения испытаний, также устанавливается ГОСТ или ТУ на конкретный вид кабеля.

Количество необходимых опытов и оборудование определяет заказчик. Каждая испытательная установка изготавливается исключительно по техническому (индивидуальному) заданию заказчика.

Данная позиция представлена как один из вариантов.

Потребляемая мощность, не более, кВА	35
Диапазон измерения активного сопротивления ИКАС, Ом	0,0001-50000
Напряжение питания, В	380±10 %
Общая масса оборудования ВИУ-35, не более, кг	1500
Время непрерывной работы, не менее, ч	8
Диапазон регулируемого испытательного импульсного напряжения, кВ	0,7-10
Диапазон регулируемого испытательного переменного напряжения, кВ	0,5-30
Погрешность измерения регулируемого испытательного напряжения, не более, %	±1
Относительная погрешность измерения сопротивления изоляции, не более, %	±3
Сопротивление изоляции высоковольтных цепей, не менее, ГОм	100
Сопротивление изоляции цепей управления, измерения и сигнализации, не менее, МОм	1
Погрешность измерения сопротивления изоляции при 500, 1000, 2500 В, не более, %	±3
Частота испытательного напряжения, Гц	50±5
Ток пробоя на стороне ВН, А	0,1-1
Диапазон измерения сопротивления изоляции, ГОм	0,1-100
Форам кривой испытательного напряжения	синусоидальное
Сопротивление изоляции цепей управления, измерения и сигнализации, не менее, МОм	1
Относительная погрешность установки высокого напряжения, не более, %	±1
Скорость подъема испытательного напряжения, кВ/с	задается оператором
Время выдержки испытательного напряжения, с	задается оператором
Время срабатывания защиты при пробое, не более, с	0,2
Время срабатывания защиты при пробое, не более, с	5
Класс защиты по электробезопасности ВИУ-35	IPOO
Частота напряжения питания, Гц	50±5
Коэффициент несинусоидальности кривой напряжения питания, не более %	5

1. Киловольтметр КВМ-100 - 1 шт.;
2. Импульсная станция - 1 шт.;
3. Персональный компьютер (пульт управления) - 1 шт.;
4. Комплект высоковольтных коммутаторов - 1 шт.;
5. Сетевой шнур для подключения электронного блока к персональному компьютеру - 2 шт.;
6. Шкаф силового оборудования СШО - 1 шт.;
7. Фильтрующее - симметрирующее устройство - 1 шт.;
8. Регулируемый источник напряжения (автотрансформатор, индукционный регулятор напряжения, частотный преобразователь) - 1 шт.;
9. Блок управления - 1 шт.;
10. Руководство по эксплуатации - 1 шт.;
11. Гарантийный талон - 1 шт.;
12. Упаковка - 1 шт.
