Прибор контроля уcтройств РПН трансформаторов ПКР-2

  • Под заказ

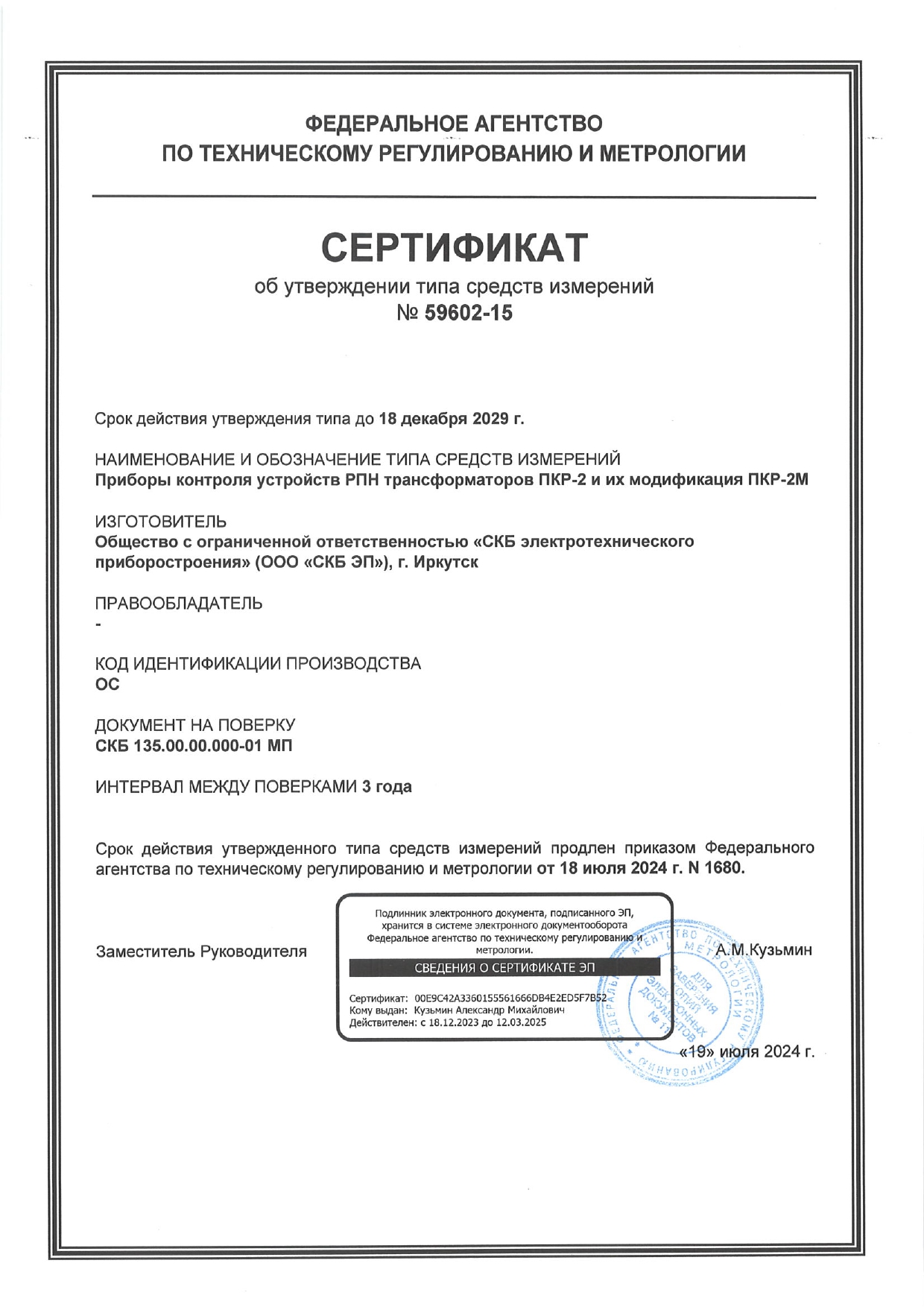

  • Госреестр 59602-15
  • Межповерочный интервал 36 месяцев
  • Гарантия 3 года
  • Доставка по России
  • Производитель СКБ ЭП
  • Производство: Россия

Подарок

Прибор участвует в акции "Поверка в подарок"!
Узнать условия

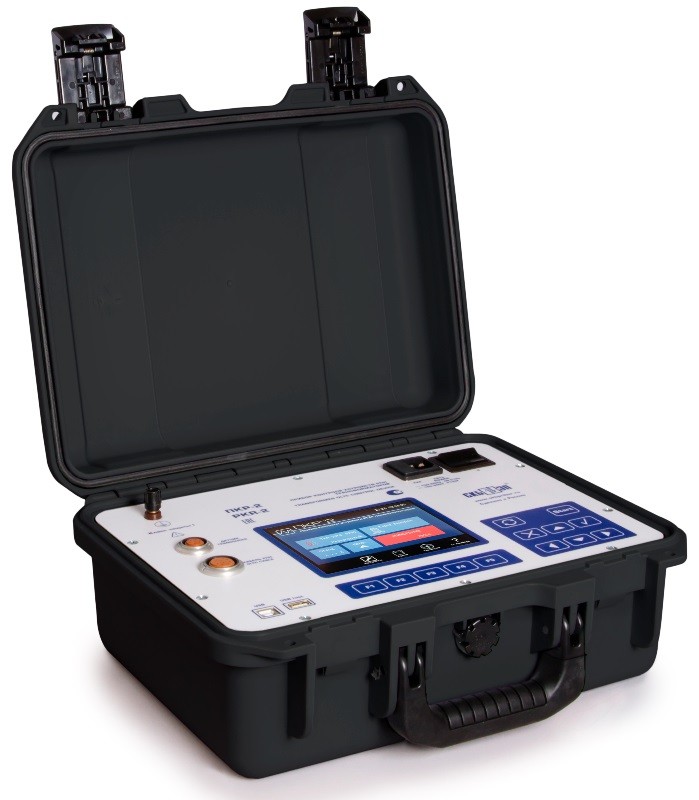

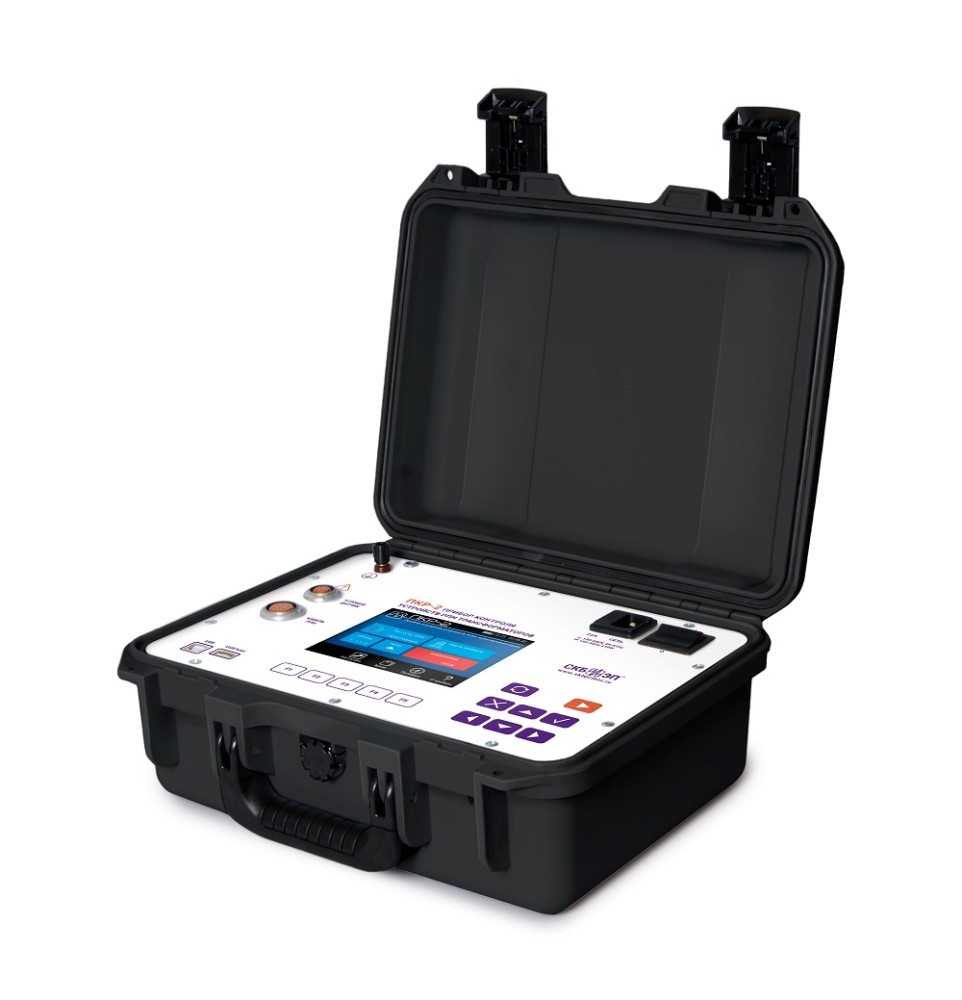

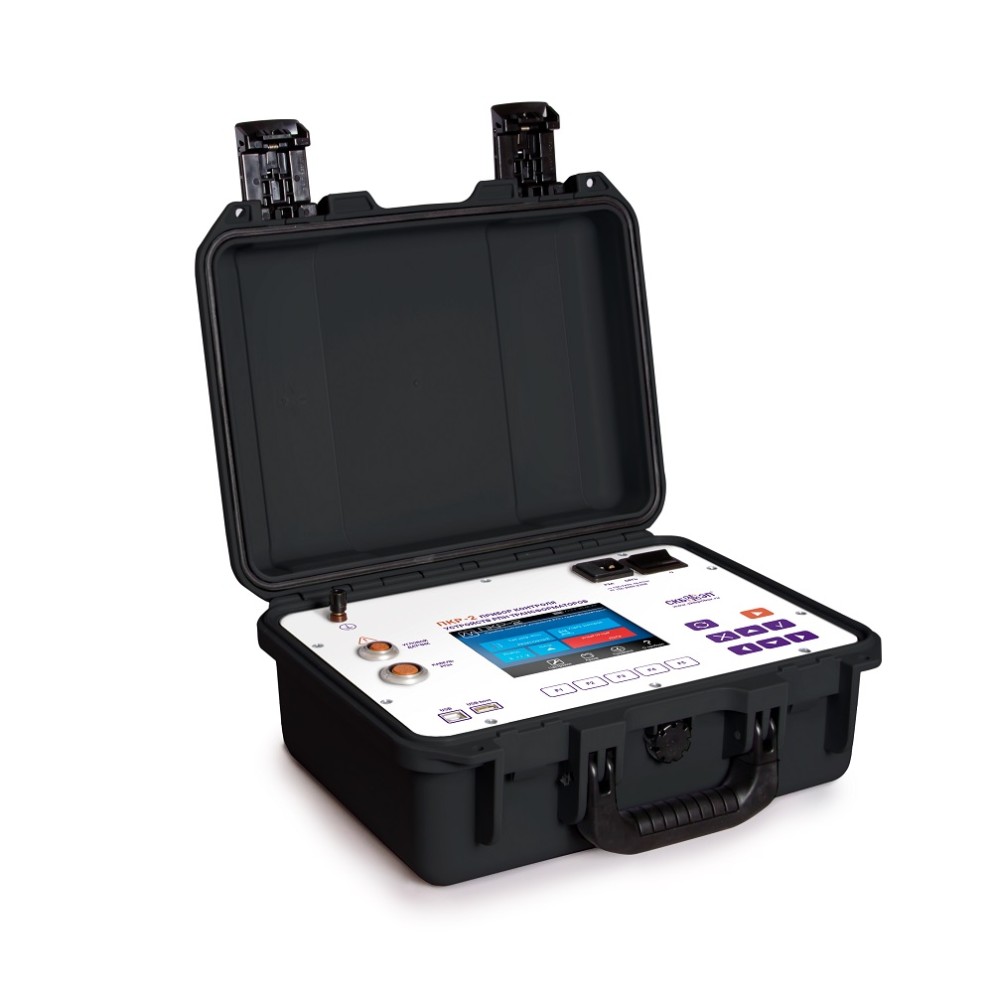

ПКР-2 - прибор контроля уcтройств РПН трансформаторов (УЗО) устройств защитного отключения

Прибор ПКР-2 предназначен для проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.

Основные функции прибора:

  • Снятие круговых диаграмм РПН реакторного типа;
  • Снятие круговых диаграмм РПН резисторного типа;
  • Снятие осциллограммы переключения контактора резисторных устройств РПН;
  • Построение таблицы количества оборотов вала привода в моменты переключения контактов контактора, избирателя и предизбирателя.
  • Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.

Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрали» обмоток, соединенных по схеме «звезда». Характеристики снимаются пофазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».

Функциональные и конструктивные особенности прибора:

  • Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.
  • Круговая диаграмма и осциллограмма переключения контактора снимаются одновременно за одно переключение с отвода на отвод.
  • Для снятия круговых диаграмм прибор комплектуется датчиком угловых перемещений высокой точности.
  • Сопряжение датчика с валами различных приводов обеспечивается набором осей и втулок.
  • Специальная фиксация положения датчика существенно уменьшает погрешность измерения угла поворота из-за возможного эксцентриситета вала, осей и втулок.
  • Установка датчика, осей и втулок производится без применения какого-либо инструмента простым надеванием на вылет вала.

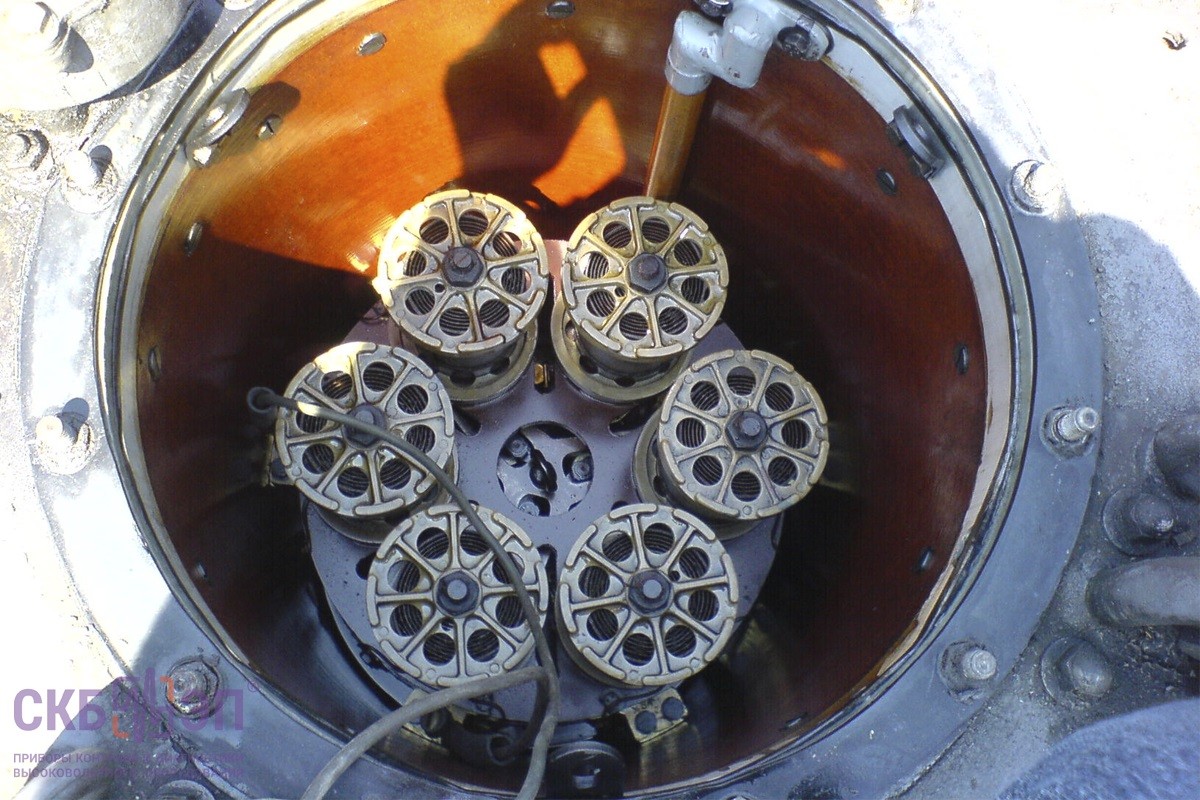

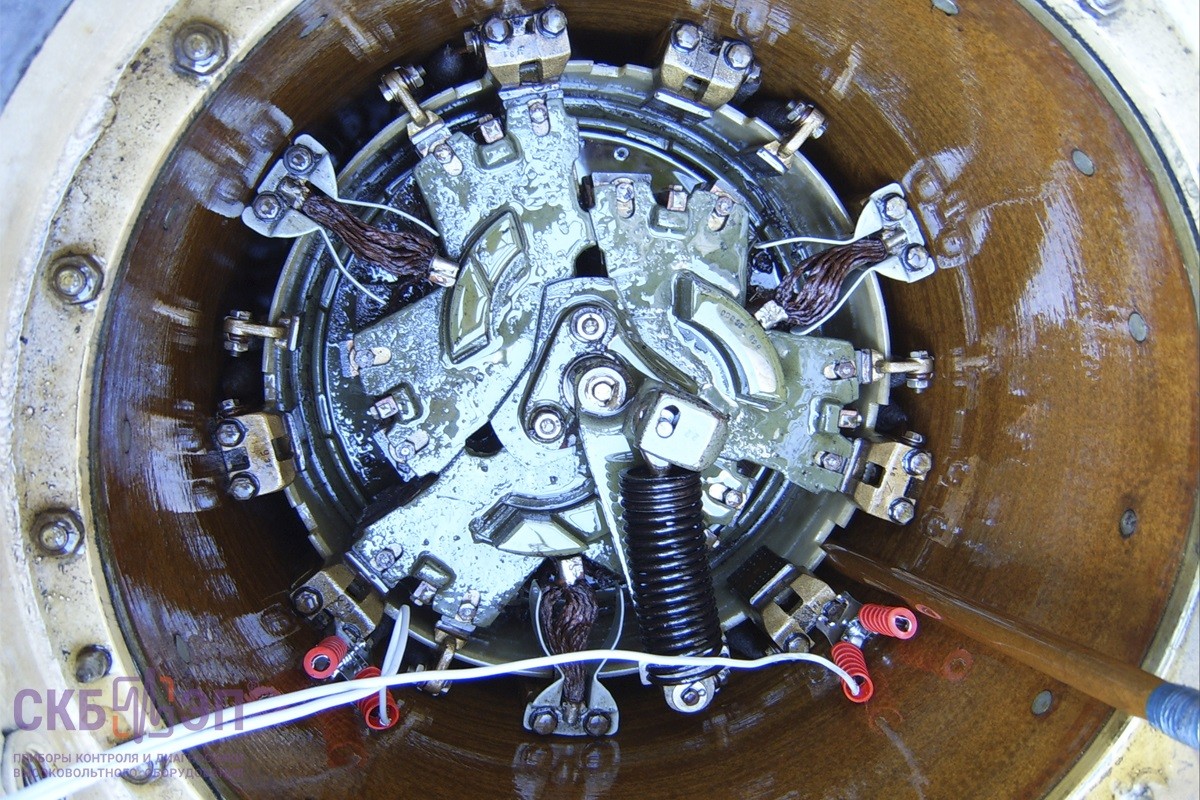

  • Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно).

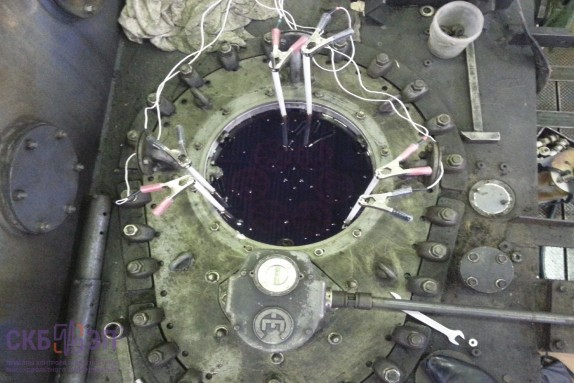

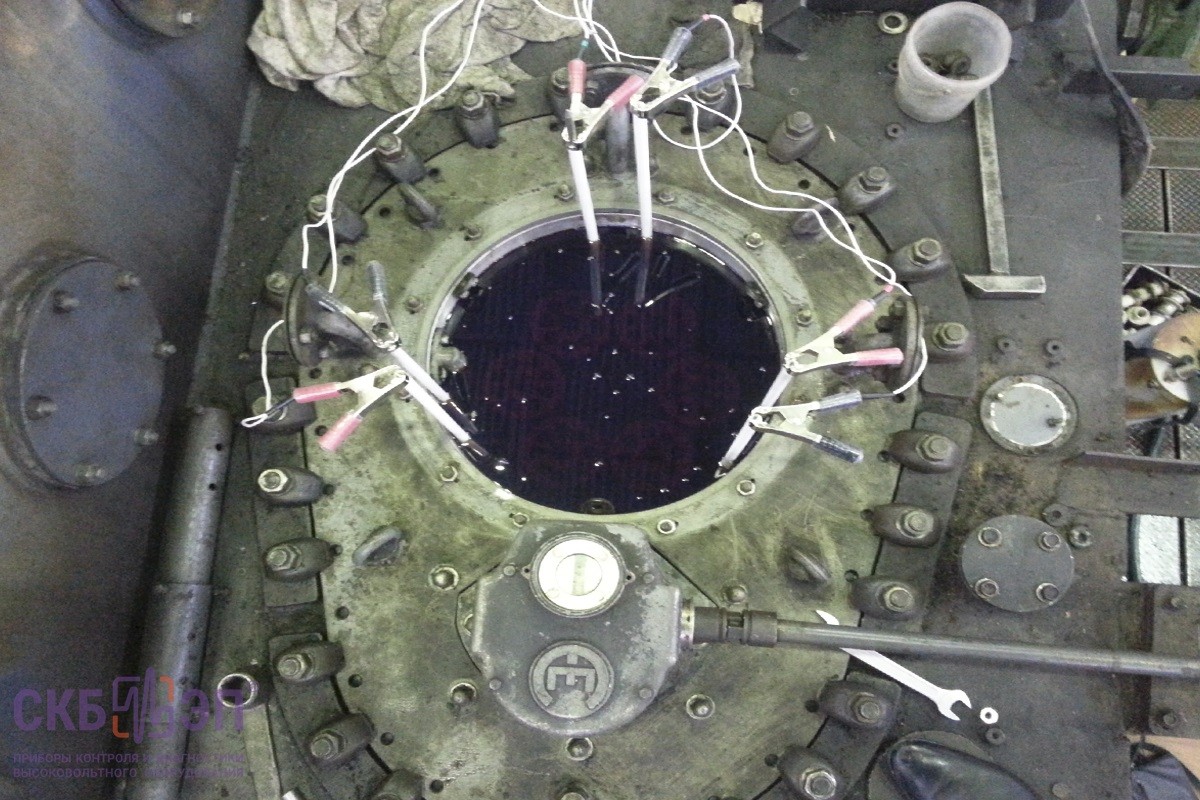

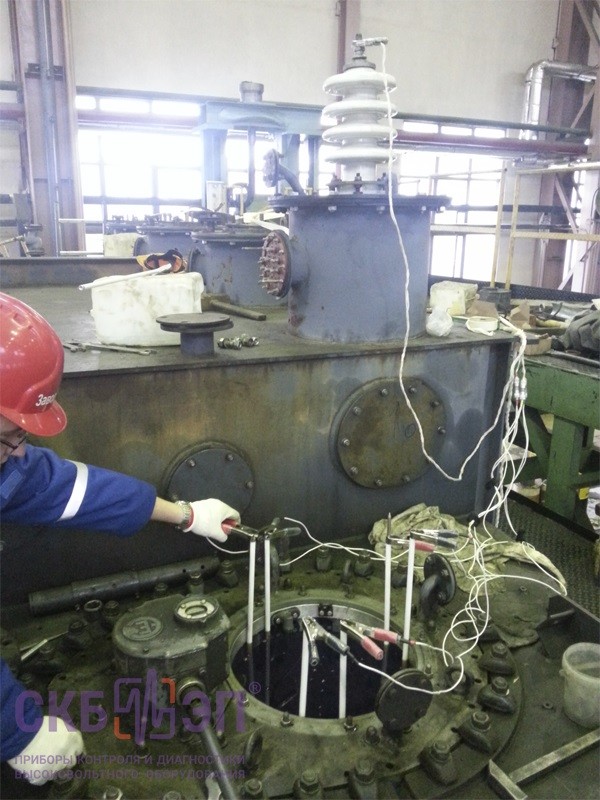

  • Без контактных щупов подключение к устройству возможно посредством зажимов «крокодил» у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.
  • Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем, облегчающим обработку графиков, с высокой яркостью и контрастностью, обеспечивающих хорошую читаемость даже в яркий солнечный день.
  • Управление прибором осуществляется как при помощи пленочной клавиатуры кнопок передней панели, так и при помощи виртуальных кнопок сенсорного экрана дисплея, что позволяет значительно ускорить управление, особенно при вводе текстовой информации посредством алфавитно-цифровой клавиатуры на экране.
  • Виртуальные кнопки срабатывают как от касания пальцем, так и от касания любым твердым предметом, например, карандашом.
  • При повышении температуры электронных компонентов выше +60оС происходит автоматическое отключение электропитания прибора. Повторное включение возможно через 10 минут.
  • При отсутствии каких-либо переключений в течение 5 минут прибор автоматически выключает измерительные каналы. Повторное включение возможно сразу же.

Сервисные функции:

  • Управление прибором при помощи персонального компьютера. Это позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время, использовать большой дисплей и ПО компьютера при обработке измеренных данных, в частности, оформлять отчет по результатам проверки.
  • Сохранение результатов измерений в энергонезависимой памяти прибора или на внешнем Flash-накопителе, а также передача их в компьютер.
  • Регулировка подсветки дисплея.
  • Сенсорная панель дисплея упрощает и убыстряет взаимодействие пользователя с приборов при обработке характеристик для определения технического состояния РПН
  • Непрерывный отсчет календарной даты и времени.

Основные технические характеристики  прибора ПКР-2

Характеристики

Значение

Диапазон измерений интервалов времени, с

0,01 ÷ 1200

Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с

±(3+tx)×10̄-4

Разрешающая способность измерения временных интервалов, мс

±0,1

Диапазон измерений угловых перемещений, град.

2 ÷ 360

Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град.

±0,56

Диапазон измерений силы постоянного тока, А

1 ÷ 4

Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, %

±2

Диапазон измерений электрического напряжения постоянного тока, В

1 ÷ 20

Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %

±5

Диапазон измерений электрического сопротивления постоянному току, Ом

1 ÷ 20

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %

±5

Частота дискретизации измерения сопротивления на канал, кГц

10 ±0,1

Максимальное время регистрации (снятие круговой диаграммы), мин.

20

Максимальное время регистрации (осциллографирование), мин.

20

Количество каналов связи с компьютером, шт

2 (USB, USB host)

Потребляемая мощность в режиме ожидания пуска не более, Вт

15

Потребляемая мощность в режиме измерений не более, Вт

210

Степень защиты прибора в рабочем положении

IP20

Степень защиты прибора в транспортном положении

IP64

Температурный диапазон эксплуатации, ºС

-20 ÷ +40

Масса измерительного блока не более, кг

5,1

Габаритные размеры, мм

360×290×165

Гарантия на прибор

36 месяцев с даты отгрузки

Межкалибровочный период, год

3

Межповерочный период, год

3

Погрешность измерения силы постоянного тока, %2
Снятие круговой диаграммыЕсть
Измерение постоянного напряжения1 В - 20 В
Частота дискретизации, кГЦ10
Измерение силы постоянного тока1 А - 4 А
Измерение угловых перемещений2 град - 360 град
Погрешность измерения сопротивления, %5
Погрешность измерения напряжения постоянного тока, %5
Погрешность измерения времени, %0.03
Погрешность измерения угловых перемещений, град0.56
Измерение сопротивления1 Ом - 20 Ом
Вес5.10 кг
Длина360 мм
Ширина290 мм
Высота165 мм
1. Измерительный блок ПКР-2 СКБ035.00.00.000
2. Кабель измерительный с соединителем и контактными зажимами СКБ035.34.00.000 СКБ035.34.00.000-01 СКБ035.34.00.000-02 СКБ035.39.00.000
3. Датчик углового перемещения ДП22 СКБ035.26.00.000
4. Струбцина СКБ035.30.00.000
5. Ручка СКБ028.25.02.000
6. Ось №10 совместно со втулкой СКБ035.25.00.000 СКБ028.25.01.008
7. Кабель сетевой СКБ018.09.00.000
8. Провод заземления СКБ010.01.00.000
9. Предохранители ВП2Б-1В-2А (2 шт.)
10. Сумка для переноски кабелей и комплектующих СКБ126.06.00.000

Дополнительная комплектация (по заказу):
1. Поверка прибора ПКР-2
2. Комплект контактных щупов в специальном чехле СКБ035.27.00.000
3. Ось №1 - для приводов РПН типа BUL (СКБ035.25.01.000)
4. Ось №2 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.02.000)
5. Ось №3 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.03.000)
6. Ось №4 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.04.000)
7. Ось №6 - для приводов РПН типа ПДП-4У. Ручной привод (СКБ035.25.06.000)
8. Ось №9 - для приводов РПН типа ПДП-4У. Электропривод (СКБ035.25.09.000)
9. Ось №7 - для приводов РПН типа MZ-4.1, MZ-4.4 Электропривод (СКБ035.25.07.000)
10. Ось №8 - для приводов РПН типа MZ-4.1, MZ-4.4. Ручной привод (СКБ035.25.08.000)
11. Ось №11 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Ручной привод (СКБ035.25.11.000)
12. Ось №12 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Электропривод (СКБ035.25.12.000)
13. Ось №13 - для приводов РПН типа VAKUTAP компании МR (СКБ035.25.13.000)
14. Кабель USB 2.0 A-B
15. ПО на активацию режима DRM
16. Штанга-манипулятор СКБ110.41.00.000 СКБ110.41.00.000-01 СКБ110.41.00.000-02
