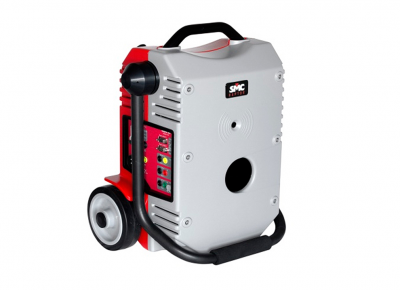

RAPTOR C05 – начальная конфигурация, состоит из силового модуля Raptor MS и адаптера управления Raptor WA, мощность 3 кВА, ток до 9.500 А.
В сравнении с тяжелым и крупногабаритным оборудованием предыдущих поколений, комплекс Raptor невероятно легок и мал в размерах, объединяя в одном транспортабельном устройстве революционную технологию генерации больших токов, основанную на применении цифровых сигнальных процессоров (DSP-процессоры) и интеллектуальную систему автоматического управления, с весом одного блока менее 35 кг и возможностью выдачи тока до 15000А и напряжения до 2000 В.
Компактность комплекса позволяет расположить Raptor максимально близко к объекту испытаний, уменьшая длину кабеля, а новая технология LOOP-THROUGH позволяет снижать потери мощности за счет сведения промежуточных соединений к физическому минимуму - модули имеют отверстие в середине, через которое проходит кабель подключения к испытуемому объекту, образуя, таким образом, индукционную цепь.
Комплекс Raptor выдает стабилизированный синусоидальный ток, обеспечивая автоматическое регулирование заданной амплитуды, поддерживая значение постоянным, независимо от изменения нагрузки.
Адаптер управления Raptor WA позволяет пользователю дистанционно управлять процессом испытаний через подключенный по беспроводной или проводной связи ПК или планшет с установленным ПО RaptorController. Трехфазная версия TriRaptor управляется через ручной пульт Raptor HHx3.
В ПО RaptorController входит широкий набор измерительных функций, что расширяет число возможных применений. В заводских настройках уже предусмотрен исчерпывающий набор стандартных шаблонов испытаний, оператору необходимо только выбрать необходимый и запустить тест; тем не менее, оператор может изменить существующие шаблоны для своих конкретных задач или создать и сохранить абсолютно новый шаблон.
Применение RAPTOR
- Испытания первичным током
- Тестирование устройств РЗиА
- Тестирование высоковольтных выключателей
- Тестирование трансформаторов ТТ, ТН
- Проверка силовых трансформаторов
- Тестирование реклоузеров и секционных разъединителей
- Проверка распределительных устройств
- Тепловые испытания
- Проверка полярности
- Проверка контуров заземления
- Измерение шагового напряжения
- Трехфазные испытания первичным током
Преимущества RAPTOR
- Стабилизированный выходной ток
- Технология цифровой генерации обеспечивает выдачу полностью стабилизированного выходного тока синусоидальной формы волны даже при изменении импеданса
- Высокая скорость испытания из-за отсутствия латра и необходимости вручную плавно регулировать выходной ток: оператору нужно всего лишь задать требуемое значение и нажать кнопку для мгновенной выдачи
- Размеры и вес
- Сверхмалые размеры и вес позволяют одному оператору с лёгкостью переносить комплекс Raptor и перевозить его в легковом автомобиле
- Каждый модуль имеет транспортировочные ручку и колеса
- Применение комплекса в самых труднодоступных местах и местах с ограниченным пространством
- Модульная структура
- Конечный пользователь в любой момент может расширить имеющуюся комплектацию и увеличить выходную мощность Raptor путем добавления вспомогательных модулей Raptor SL, добавить высоковольтный модуль Raptor HV или объединить три модуля Raptor MS в трехфазную систему.
- Автоматическая связь и синхронизация между модулями MS и SL производится через ИК порт – никаких соединительных кабелей не требуется
- Индукционная передача тока – технология LOOP-THROUGH
- Каждый модуль Raptor (кроме HV) имеет индукционное отверстие в центре корпуса, через которое проводится кабель подключения к объекту
- Передача тока на кабель индукционным методом
- N оборотов кабеля через кольцо – увеличивают напряжение в N раз
- Уникальная технология сводит количество точек подключения кабелей к физическому минимуму, существенно уменьшая потери мощности, экономя время и упрощая процесс испытания
Измерительные функции
Аппаратные: вольтметр, амперметр, милливольтметр, фазометр, хронометр, бинарный вход (напряжение/сухой контакт).
Расчётные: полная, активная, реактивная мощности, коэффициент мощности,
активное, реактивное сопротивление, импеданс, коэффициент трансформации и пр.
Многофункциональность
Raptor имеет самое широкое применение: от прогрузки первичным током до измерения сопротивления контактов выключателей – заменяя несколько приборов, Raptor экономит временные и материальные затраты
Мощный процессор Raptor рассчитан на многолетнюю эксплуатацию и с выходом новых приложений достаточно будет обновить программное обеспечение системы через интернет.
Шаблоны испытаний
В ПО RaptorController входит широкий набор заводских шаблонов испытаний, оператору необходимо только выбрать необходимый и запустить автоматический тест. В любой шаблон можно внести изменения и сохранить его под новым именем, также можно создать и сохранить абсолютно новый шаблон.
Компания SMC периодически дополняет библиотеку новыми шаблонами, новые шаблоны автоматически добавляются при установке последней версии прошивки. Обновление доступно пользователю в любой момент, напрямую из ПО RaptorController.
Для удобства работы в каждом шаблоне есть графическая схема подключения.
Обновление
Компания SMC постоянно совершенствует Raptor, выпуская новые модули, например, высоковольтный модуль Raptor HV. Все выпущенные и планируемые к выпуску модули совместимы. Программное обеспечение постоянно дополняется, его обновление бесплатно – через интернет. Таким образом, однажды выбрав Raptor, вы всегда будете иметь самое современное и передовое оборудование.
Управление через адаптер Raptor WA
Используя последние достижения в области технологий подключения и связи, которые являются надежными и чрезвычайно быстрыми, был разработан адаптер связи и управления Raptor WA.
Адаптер Raptor WA позволяет дистанционно управлять системой Raptor. Управление может осуществляться с помощью компьютера или любого мобильного устройства с использованием операционной системы Windows и установленного приложения RaptorController.
Raptor WA устанавливается на модуле Raptor MS и обеспечивает различные возможности связи, как проводной (Ethernet), так и беспроводной (WiFi). Вся связь между компьютером и Raptor WA осуществляется по протоколу TCP/IP.
Мгновенное соединение, не требующее настройки, устанавливается между ПК/планшетом и Raptor WA, работающим либо в режиме прямого доступа, либо через внешнюю сеть WiFi.
Для подключения к компьютеру может использоваться кабельное соединение RJ-45 или беспроводное Wi-Fi. Новый адаптер полностью совместим с любой существующей системой Raptor и обеспечивает новый режим связи и управления с использованием сетевого протокола TCP/IP.
Использование независимого средства управления, такого как компьютер, позволяет загружать обновления непосредственно из “облака”, что обеспечивает управление с любого устройства с ОС Windows, необходимо просто загрузить и установить бесплатное приложение RaptorController.
Raptor WA имеет два разных порта для связи: Wi-Fi и Ethernet. Оба полностью независимы друг от друга.
Существует три режима связи: Прямой доступ Wi-Fi, Сетевой Wi-Fi и проводной Ethernet. Режим Ethernet, в свою очередь, может осуществляться через локальную сеть или путем прямого подключения к ПК.
В ближайшее время будет доступно приложение RaptorController для ОС Android.
