ОПНД-4 проводной датчик контроля технического состояния ОПН с рабочим напря-жением 110-500 кВ (проводной, с RS-485)

Код: 030295

Описание в PDF

Бренд: Димрус
Страна бренда: Россия

Официальный дилер
Госреестр 94270-24
Межповерочный интервал 48 месяцев
Гарантия 1 год

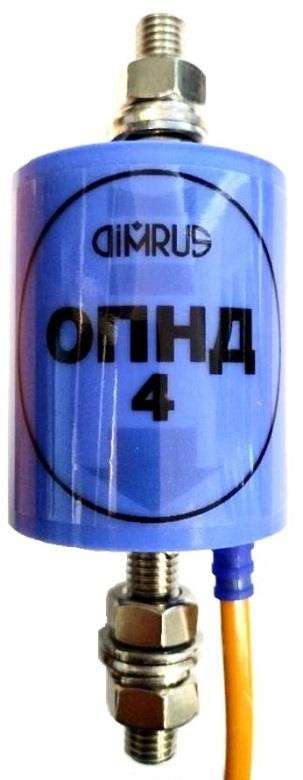

Датчик ОПНД-4 с проводной связью

Этот датчик обладает функциональными возможностями датчика ОПНД-2, но питание для работы электроники получает по кабелю. Наличие питающего кабеля позволяет организовать передачу информации (по дополнительной витой паре) в систему АСУ-ТП подстанции при помощи интерфейса RS-485.

Датчик ОПНД-4 предназначен для использования в тех случаях, когда применение беспроводной передачи информации нежелательно или невозможно.

Сравнительная таблица основных параметров модификаций датчиков ОПНД

	ОПНД-1	ОПНД-2	ОПНД-3	ОПНД-4
СКЗ тока утечки	+	+	+	+
Гармоники тока	+	+	+	+
Контроль энергии		+	+	+
Питание	Бат.	Бат.	Solar	Сеть
Интерфейс связи	Bluetooth	Bluetooth	LoRa	RS-485

Основные технические параметры датчиков типа ОПНД

Измеряемый ток утечки ОПН, мA	0,1 ÷ 10,0
Точность измерения тока утечки, %	5
Диапазон рабочих температура, град C	-40 ÷ +60
Размеры датчика, (L*D), мм	70 * 60
Монтажная шпильки датчика М12, мм	170
Масса датчика, грамм	500
