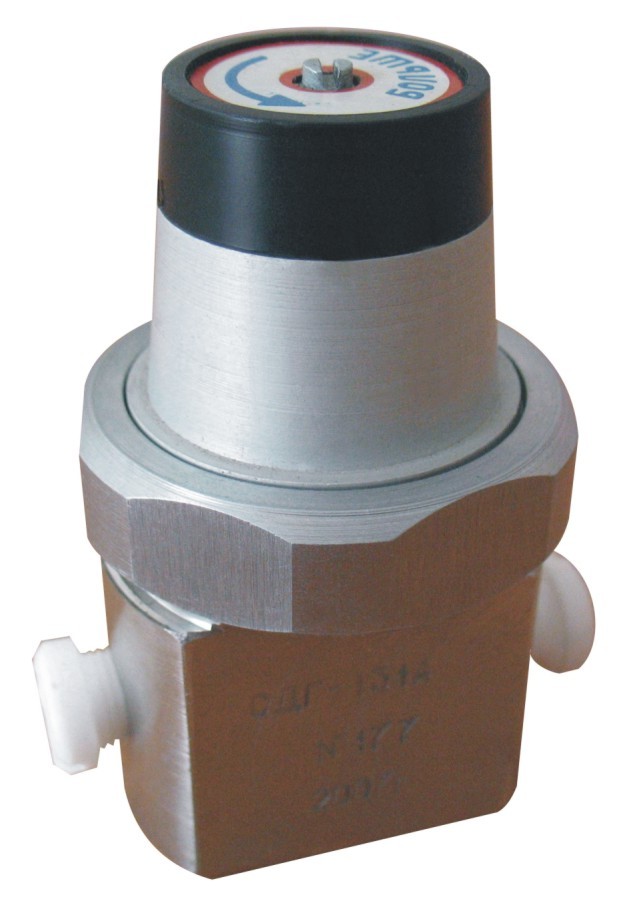

Особенности стабилизатора давления газа СДГ-131А:
Предназначен для регулирования и стабилизации давления газа в линии «после себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, полиамид ПА-6 по ОСТ6-06-С9-83.
| Параметр |
Значение |
| Давление газа на входе |
0,6...15 мПа (6…150 кгс/см2) |
| Стабилизируемое давление газа на выходе |
0,025...0,16 МПа (0,25…1,6 кгс/см2) |
| Расход газа (по воздуху) |
1…250 л/ч |
Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 5 мкм, не более |
-10…+50°С
80%
1 мг/м3 |
Изменение стабилизируемого давления при изменении давления на входе
на 1000 кПа, не более |
14 кПа (0,14 кгс/см2) |
Изменение установленного стабилизируемого давления на выходе
за 1 год работы, не более |
30 кПа (0,3 кгс/см2) |
| Габаритные размеры, не более |
Ø49 мм, L=75 мм |
| Масса стабилизатора, не более |
0,5 кг |
| Средний срок службы, не менее |
8 лет |
Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
1. Стабилизатор давления газа СДГ-131А - 1 шт.
