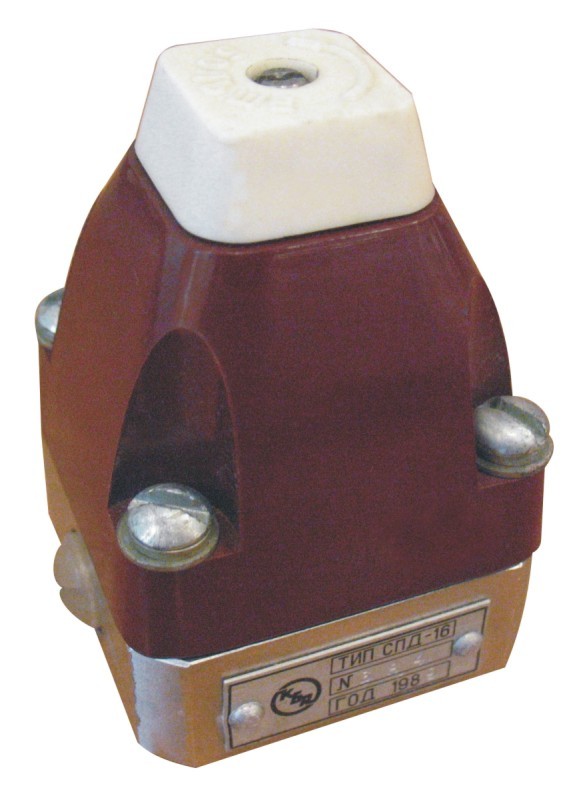

Особенности стабилизатора перепада давления газа СПД-16:
Предназначен для поддержания установленного перепада давления газа в линии «до себя» относительно опорного давления в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 10994-74, резины марок ИРП-1130 по ОСТ38.533-73 и ИРП-1287 по ТУ38.005.1166-73, НО-68-1 по ТУ38.005.1166-73, мембранное полотно гр. VI по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, пластикат ПП-В по ОСТ6-19-503-79.
| Параметр |
Значение |
| Давление на входе |
от разрежения 20 кПа до
избыточного давления 100 кПа
(от разрежения 0,2 кгс/см2 до
избыточного давления 1 кгс/см2) |
| Перепад между давлениями газа на входе и выходе, не менее |
20 кПа (0,2 кгс/см2) |
| Опорное давление |
0...60 кПа (0…0,6 кгс/см2) |
| Стабилизируемый перепад давления на мембране |
минус 20…плюс 30 кПа
(минус 0,2 кгс/см2…плюс 0,3 кгс/см2) |
| Расход газа через стабилизатор |
1...60 л/ч |
Изменение перепада на мембране при изменении
давления на входе на 10 кПа, не более |
0,2 кПа (0,002 кгс/см2) |
Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 1 мкм, не более |
-10…+50°С
80%
1 мг/м3 |
| Габаритные размеры, не более |
50×52×84 мм |
| Масса стабилизатора, не более |
0,6 кг |
| Средний срок службы, не менее |
8 лет |
Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
1. Стабилизатор перепада давления газа СПД-16 - 1 шт.
