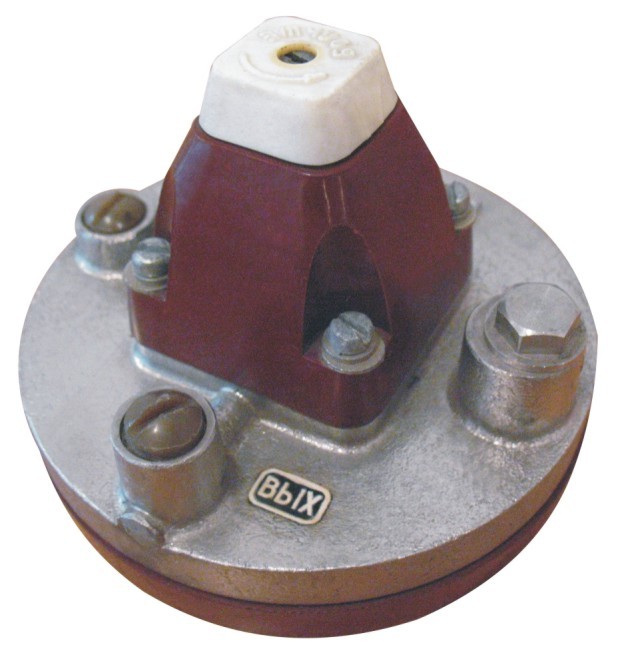

Особенности стабилизатора расхода газа СРГ-28:
Предназначен для автоматического поддержания установленного объемного расхода газа в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т ГОСТ 5632-72, сплав 40КХНМ ГОСТ 10994-74, резины марок ИРП-1130 ОСТ38.533-73, ИРП-1287 ТУ38.005.1166-73, НО-68-1 ТУ38.005.1166-73, мембранное полотно гр. VI ТУ38.005.6109-77, фенопласт Э-21-450-44 ТУ6-05-031-441-75, пластикат ПП-В ОСТ6-19-503-79.
| Параметр |
Значение |
| Давление газа на входе |
от разрежения 5 кПа до
избыточного 5 кПа
(от разрежения 0,05 кгс/см2 до
избыточного 0,05 кгс/см2) |
| Давление газа на выходе |
разрежение 20…40 кПа
(разрежение 0,2…0,4 кгс/см2) |
| Разность давлений между входом и выходом, не менее |
10 кПа (0,1 кгс/см2) |
Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей:
при размере частиц не более 1 мкм (расход газа до 4 л/ч), не более
при размере частиц не более 5 мкм (расход газа более 4 л/ч), не более |
+5…+50°С
80%
1 мг/м3
1 мг/м3 |
| Изменение установленного расхода газа за 7 суток работы, не более |
±2,5% |
| Габаритные размеры, не более |
Ø110×82 мм |
| Масса стабилизатора, не более |
1,5 кг |
| Средний срок службы, не менее |
8 лет |
Рабочее положение стабилизатора предпочтительно вертикальное, допускается - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М6.
При заказе стабилизатора должны быть указаны модификация (буквенное обозначение) и давление анализируемого газа на входе.
1. Стабилизатор расхода газа СРГ-28 - 1 шт.
