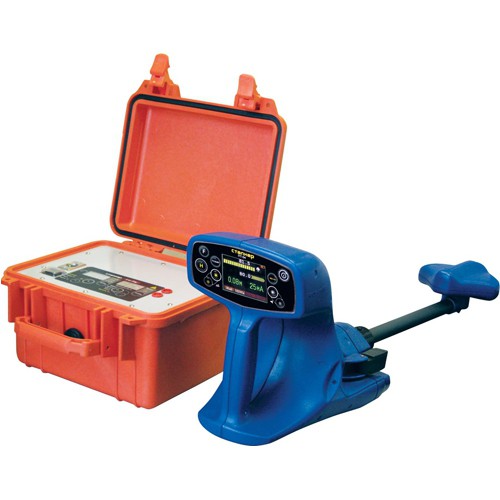

Комплекс трассопоисковый «Сталкер 15-02 М» (генератор ГТ-15, приемник ПТ-02M)

Описание в PDF

Производитель Радио-Сервис НПФ
Производство: Россия

Комплекс трассопоисковый «Сталкер 15-02 М»

Общие особенности трассопоисковых комплексов

высокая скорость фильтрации
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно
обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
датчик контроля изоляции "А-Рамка" и "ДКИ-02" позволяю искать повреждения в местах с большой плотностью коммуникаций
бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить повреждения в условиях мерзлого грунта и под асфальтом
встроенноезарядное устройство с защитой от избыточного разряда
влагозащищенный, ударопрочный корпус

Назначение комплекса Сталкер15-02М

Комплексы трассопоисковые «Сталкер 75-02», «Сталкер 15-02», «Сталкер 75-04», «Сталкер 15-04» (далее комплексы) предназначены для:
определения конфигурации коммуникаций (кабельных линий, трубопроводов);
определения глубины залегания коммуникаций;
определения мест повреждения изоляции коммуникаций относительно грунта (совместно с датчиками контроля изоляции);
определения мест короткого замыкания или обрыва жил кабеля;
отбора жил в кабеле и поиска неисправностей в проводке (совместно с мини-датчиком МД-01).

Условия эксплуатации комплекса Сталкер 15-02 М

значения рабочей температуры от минус 30 до плюс 55 ºС;
относительная влажность до 90 % при температуре плюс 30 ºС;
атмосферное давление от 60 до 106,7 кПа (от 460 до 800 мм рт. ст.)

Технические характеристики приемника:

Общие характеристики комплекта
Погрешность определения планового положения оси одиночной трассы на глубине залегания 2 м	Не более ± 0,1 м
Определение глубины залегания трассы	От 0,1 до 6,0 м
Относительная погрешность определения глубины залегания трассы	Не более ± {[4 + 0,3h(h+1)]% + 0,1 м}, где h - измеренное значение глубины
Приемник ПТ-02
Рабочие частоты, Гц	273, 526, 1024, 8928
Пассивные частоты, Гц	50
Полоса пропускания для режима "эфир"	от 48 Гц до 10 кГц
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ, не менее	0,5
Динамический диапазон входных сигналов, dB	100
Ширина полосы пропускания для центральной частоты, не более, Гц: 50, 273, 526, 1024 и 8928	по уровню минус 3 dB по уровню минус 60 dB 9 24
Ослабление сигнала переменного тока частотой 50 Гц, dB	80
Определение глубины залегания трассы, м	до 10
Погрешность определения глубины залегания трассы, %, не более	5
Диапазон рабочих температур, °С	от -30 до +55
Генератор ГТ-15
Частота выходного сигнала	Одночастотный: 273 ± 2 Гц, 526 ± 2 Гц, 1024 ± 2 Гц и 8928 ± 2 Гц Двухчастотный: 1024 и 512 Гц
Диапазон установки выходной мощности	От 1 до 10 Вт
Выходное напряжение	Без ограничения: не более 200 В С принудительным ограничением: не более 30 В
Пределы допускаемой основной погрешности показания выходного напряжения	Не более ± (5% + 5 е.м.р)
Диапазон согласования с нагрузкой при максимальной выходной мощности на частотах	273, 526 и 1024 Гц: от 30 до 3000 Ом 8928 Гц: не нормируется Двухчастотный: от 30 до 2000
Выходной ток	Не более 0,6 А
Пределы допускаемой основной погрешности показания выходного тока	Не более ± (5% + 3 е.м.р)
Диапазон напряжений питания постоянного тока	от 10,5 до 14,0 В
Максимальная мощность потребления от внешнего источника питания «12 В»	Не более 22 Вт
Время непрерывной работы в импульсном режиме при максимальной выходной мощности в нормальных условиях от полностью заряженного внутреннего аккумулятора	Не менее 4 ч
Электрическая прочность изоляции в нормальных условиях между гнездами «Выход» и корпусом	1500 В переменного тока частотой 50 Гц
Сопротивление изоляции между гнездами «Выход» и корпусом (при напряжении 500 В) в нормальных условиях	Не менее 20 Мом
