Современный кабельный анализатор AnCom A-7/301 представляет собой программно-аппаратным комплекс (ПАК) для определения годности кабелей к созданию сетей доступа на основе технологий xDSL.
Применение анализатора для измерения металлических кабелей и абонентских линий позволяет обеспечить высокоскоростную передачу данных и эффективное цифровое уплотнение абонентских линий. Анализатор широко используется для локализации "проблемы последней мили" на абонентских линиях.
Измерительные возможности: генератор измерительных сигналов, селективный измеритель уровня, частотомер, рефлектометр, анализатор спектра, измеритель защищенности, ЧХ затухания (в.т.ч. NEXT), импеданса, асимметрии, счет случайных событий.
Прибор предназначен для измерения (в диапазоне частот 0,04…4096 кГц) и нормирования цифровых линий, сетей широкополосного доступа и ЦСП – инсталляция линий и эксплуатация сетей (xDSL, E1):
- HDSL, SHDSL, SHDSL.bis (G.991.x), SHDSL 128-TCPAM,
- ADSL, ADSL2, ADSL2+ (G.992.x),
- E1 (G.703).
Управление программно-аппаратным комплексом (ПАК) AnCom A-7/301 осуществляется как в автономном режиме, так и через программу для электронных вычислительных машин (ЭВМ), спроектированную и разработанную ООО «Аналитик-ТС».
Сведения о структуре
Анализатор состоит из генератора измерительных сигналов и многорежимного измерителя. Генератор и измеритель могут работать одновременно и независимо. Обеспечивается проведение измерений как по двух , так и по четырехпроводной схеме.
Анализатор функционирует как внешнее устройство, подключаемое через последовательный интерфейс RS-232C к персональному компьютеру или ноутбуку (ОС Windows ‘98, ‘NT, ’2000, ’XP, ‘Vista, ‘7).
Компьютер совместно со специальным программным обеспечением (СПО) используется как устройство управления анализатором, обеспечивает оперативное отображение результатов измерений, накопление и долговременное хранение результатов с последующим их представлением.
Встроенный аккумулятор обеспечивает автономную работу анализатора в течение не менее 5 часов.

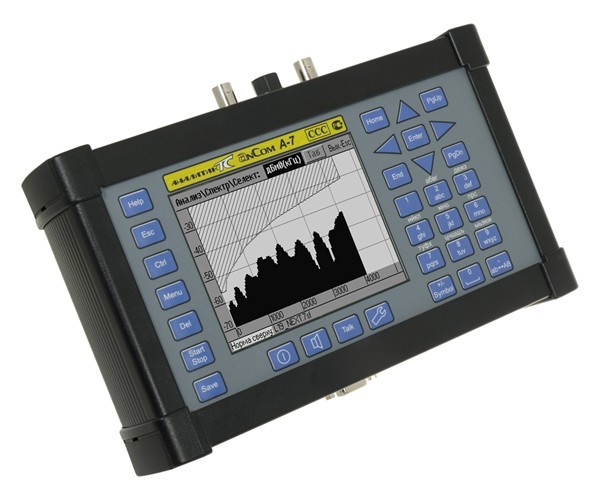

Кабельный xDSL анализатор AnCom A-7/301 оснащен также графическим дисплеем и клавиатурой – для проведения мобильных измерений без необходимости управления через ПК.
Режимы работы анализатора
Анализатор поддерживает следующие режимы работы:
- ручной - непосредственное управление оператором,
- автоматический - выполнение измерений по сценарию,
- управление удаленным анализатором – настройка удаленного анализатора, получение результатов измерений от удаленного.
Взаимодействие анализатора с управляющим компьютером
Интерфейс анализатора: последовательный интерфейс (RS-232C). Интерфейс компьютера и средство подключения анализатора:
- COM-порт: кабель COM-to-COM;
- USB-порт: конвертор USB-to-COM;
