Особенности TDA-9/101/FF00/Linux:

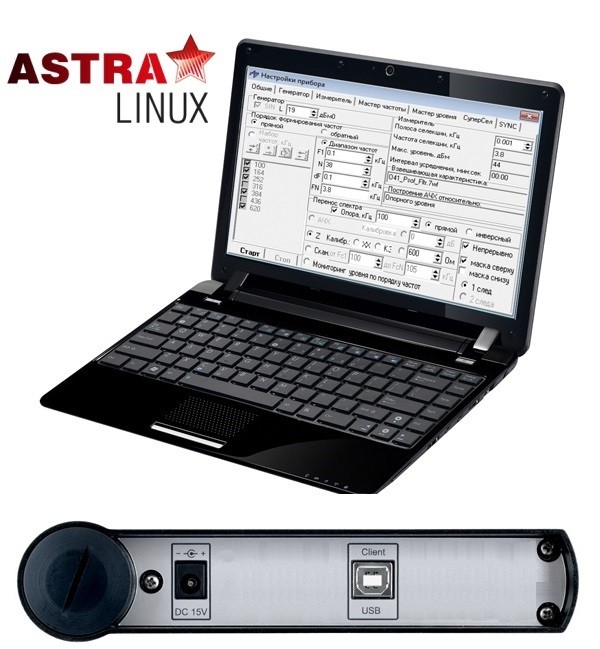

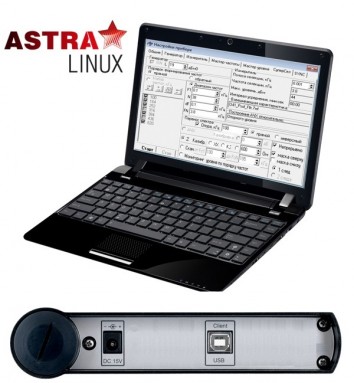

- Прибор, работающий под управлением ноутбука с экраном 10-11 дюймов на ОС Astra Linux (входит в комплект поставки)
- Вариант исполнения не предполагает наличие встроенного компьютера и цветного ЖКИ: все измерения, а также печать протоколов и обмен данными, производятся через полноформатный интерфейс управляющего ПО на комплектном ноутбуке
- Автономность прибора сохраняется: питание от ИП и сменных аккумуляторов
- Автоматизированное проведение измерений под управлением ноутбука на ОС Astra Linux. Взаимодействие с удаленным анализатором и обеспечение двусторонних измерений.
- Совместимость: TDA-5, TDA-5-G, ПАИК-КПВ, AT-3, E-9
- Комплект поставки: блок анализатора, ноутбук с экраном 10-11 дюймов на ОС Astra Linux с предустановленным управляющим ПО, источник питания (ИП), соединительные кабели и принадлежности, транспортная сумка, документация и СПО.
Анализаторы систем связи AnCom TDA 9 предназначены для измерения параметров каналов тональной частоты (ТЧ) с 2-проводным или 4-проводным аналоговым стыком, образованных в коммутируемой телефонной сети общего пользования (сети ТфОП), сети связи общего пользования (ССОП), спутниковых системах передачи (СпСП) и т.п.
Анализаторы состоят из генератора и измерительного устройства. Функционирование анализаторов основано на реализации измерительных процедур, рекомендованных Международным союзом электросвязи (МСЭ Т). Анализаторы обеспечивают:
- измерение параметров каналов ТЧ и телефонных каналов, создаваемых аналоговыми или цифровыми системами передачи и линейными кодеками; при этом используются измерительные сигналы, основанные на гармоническом колебании;
- формирование речевых измерительных сигналов для контроля качества каналов, образованных в сетях с коммутацией пакетов и (или) использованием речевых кодеков (вокодеров); с помощью объективного метода определения показателя качества передачи речи MOS (Mean Opinion Score - Средняя экспертная оценка разборчивости речи) в соответствии с рекомендацией МСЭ Т Р.862;
- измерение параметров электрических сигналов акустической сигнализации для контроля показателей функционирования сетей ТфОП (ССОП) по коэффициенту потерь вызовов (КПВ);
- измерение затухания и задержки эхосигнала для проверки влияния эхо;
- измерение параметров двухтонального многочастотного сигнала (DTMF), а также контроль искажений передачи символов DTMF;
- выполнение измерений в автоматическом режиме;
- представление результатов в графической и табличной формах;
- сопоставление результатов с заданными нормами;
- накопление получаемых результатов измерений и значений параметров настройки в базе данных (БД), что позволяет посредством персонального компьютера (ПК):
- выводить результаты на экран и бумажный носитель,
- осуществлять их вторичную обработку,
- сохранять в долговременной памяти.
Анализаторы соответствуют общим техническим условиям по ГОСТ 22261 94, включая требования электробезопасности, а по устойчивости к климатическим и механическим воздействиям относятся к группе 3. Анализаторы соответствуют условиям электромагнитной совместимости по ГОСТ Р 51318.22 99 для объектов класса А.
Анализаторы изготавливаются и поставляются в различных вариантах исполнения, отличающихся видом управляющего устройства (встроенное, внешнее) и составом функций.
При использовании ПК, он должен удовлетворять следующим требованиям: процессор Pentium IV и выше; установленная операционная система (ОС) Windows или Astra Linux; свободный объем жесткого диска не менее 10 ГБ; объем ОЗУ не менее 512 МБ; наличие порта универсальной последовательной шины (USB Host).
Поверка анализаторов:
- проводится в соответствии с документом «Анализатор систем связи AnCom TDA 9. Методика поверки» 4221 016 11438828 09МП;
- основные средства поверки:
- вольтметр переменного тока В3 63,
- частотомер электронно-счетный вычислительный Ч3 64/1,
- магазины сопротивления (2) МСР-63,
- вольтметр универсальный В7-65,
- источник питания постоянного тока Б5-50.
- межповерочный интервал два года.
