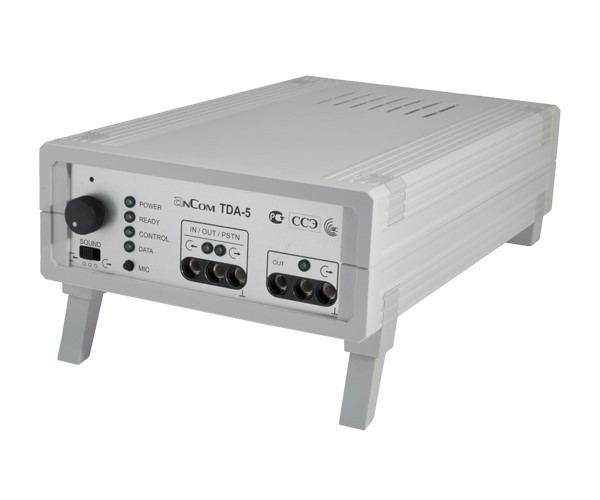

Анализатор телефонных каналов AnCom TDA-5 является программно-аппаратным комплексом (ПАК) для измерения каналов ТЧ (Приказ Минсвязи РФ №43 от 15.04.96), инспектирования и исследования телефонных каналов.
AnCom TDA-5 представляет собой измеритель телефонных каналов ТЧ, в составе которого имеется генератор измерительных сигналов и измеритель искажений сигнала.
Прибор измеряет шумы квантования, нелинейные искажения, паразитные модуляции, дрожание фазы. Обеспечивает счет случайных событий, построение АЧХ и ГВП.
Применяется в автоматизированных системах контроля качества телефонных каналов систем связи и приемопередатчиков систем передачи.
Управление программно-аппаратным комплексом (ПАК) AnCom TDA-5 осуществляется через программу для электронных вычислительных машин (ЭВМ).
Анализатор AnCom TDA-5 выпускается в различных вариантах конструктивного и функционального исполнения.
В общем случае анализатор состоит из генератора измерительных сигналов и измерителя искажений сигнала в телефонном канале. Генератор и измеритель могут работать одновременно и независимо. Измерения могут быть организованы как по двух , так и по четырехпроводной схеме.
В измерительном режиме анализатор AnCom TDA-5 автоматически распознает вид измерительного сигнала (гармонический, псевдослучайный, многочастотный, четырехчастотный или шум), посредством чего обеспечивается выбор и включение соответствующего режима анализа, что позволяет, задавая режим генератора, дистанционно управлять измерительным процессом. Анализатор представляет собой внешнее устройство, подключаемое посредством последовательного интерфейса RS 232C к персональному компьютеру.
Для обеспечения эффективной работы с анализатором рекомендуется компьютер с процессором Pentium, тактовой частотой не менее 200 МГц, объемом оперативной памяти не менее 32 МБ и управляемый ОС Windows (‘98, ‘NT, ’2000, ’XP, ‘Vista).
Компьютер совместно со специальным программным обеспечением (СПО) используется как устройство управления анализатором, обеспечивает оперативное отображение результатов измерений, накопление и долговременное хранение результатов с последующим их представлением.
Анализатор может быть удален от управляющего компьютера на расстояние до 50 м при подключении посредством последовательного интерфейса.
AnCom TDA-5/XXXXX (символ "Х" замещает цифры номера варианта исполнения анализатора):
- вид первичного питания (переменное напряжение 220 В/50 Гц, постоянное напряжение, наличие встроенного аккумулятора - первая цифра номера варианта исполнения равна 1, 2 и 4 соответственно; при заказе анализатора с возможностью комбинированного питания эти цифры складываются);
- состав функциональных возможностей (режим работы совместно с управляющим компьютером, автономный режим - без использования управляющего компьютера - функционирование в режиме генератора испытательных сигналов, возможность удаленного управления с использованием модема - вторая цифра номера варианта исполнения равна 1, 2 и 4 соответственно; при заказе анализатора с комбинацией указанных функций эти цифры складываются);
- вид интерфейса подключения к управляющему компьютеру (отсутствие интерфейса, последовательный порт, параллельный порт, интерфейс локальной сети - третья цифра номера варианта исполнения выбирается из набора или 0, или 1, или 2, или 3 соответственно);
- конструктивное исполнение (приборный блок с встроенным блоком питания, приборный блок с внешним блоком питания, встраиваемая плата - четвертая цифра номера варианта исполнения равна или 0, или 1, или 2 соответственно);
- пятая цифра варианта исполнения зарезервирована для дальнейшего использования и устанавливается равной 0.
