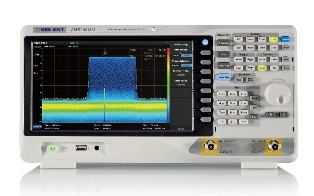

АКИП-4213 анализатор спектра

Код: 024071

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 81820-21
Межповерочный интервал 12 месяцев
Гарантия 1 год

Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.

Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.

Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.

Режимы отображения спектра

Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

В режиме реального времени доступен выбор вариантов отображения сигналов:

Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
PvT – отображение огибающей высокочастотного сигнала.
3D – отображение трехмерной проекции спектра сигнала.
Спектрограмма – отображение истории изменения сигнала по времени.
Комбинированный режим – одновременное отображение нескольких режимов на экране.
Дистанционное управление

ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

Стандартное программное обеспечение EasySpectrum

WebServer через LAN интерфейс

Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.

Создание собственного ПО.

Основные технические характеристики
Анализатор спектра реального времени , полоса анализа 25 МГц (опция: 40 МГц),
Динамический диапазон 60 дБ
Диапазон частот: от 9 кГц до 3,2 ГГц
Встроенный трекинг генератор, диапазон частот: от 9 кГц до 3,2 ГГц
Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)
Низкий уровень фазовых шумов: до -95 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
Разрешение ПЧ 1 Гц (RBW)
Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)
Встроенный предусилитель в стандартной комплектации
измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум

Параметры	АКИП-4213	АКИП-4213/1 с опцией AMK	АКИП-4213/2 с опцией AMK
Частота
Частотный диапазон	9 кГц … 3,2 ГГц	9 кГц … 5 ГГц	9 кГц … 7,5 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты	±5·10¯⁶
Температурная нестабильность частоты	±1·10¯⁶
Полоса обзора	0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов	-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	1 мс … 7500 с
Полоса пропускания
Полоса пропускания ПЧ	1 Гц … 3 МГц (шаг 1-3-10)
Погрешность полос пропускания фильтров ПЧ (Гц	±1 - для FПЧ 1 Гц ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц ±0,05·FПЧ - для FПЧ > 300 Гц
Коэффициент прямоугольности фильтров ПЧ	4,8 по уровням -60 дБ и -3 дБ
Полоса пропускания видео	1 Гц…10 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
Аттенюатор	0 … 50 дБ ( шаг 1 дБ)
Предусилитель	20 дБ
Максимальный входной уровень	± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм,
Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем	С включенным предусилителем
100 кГц…1 МГц	-105 дБм	-133 дБм
1 МГц…10 МГц	-122 дБм	-151 дБм
10 МГц…200 МГц	-142 дБм	-161 дБм
200 МГц…1,5 ГГц	-142 дБм	-155 дБм
1,5 МГц…3,2 ГГц	-140 дБм	-159 дБм
3,2 МГц…5,0 ГГц	-137 дБм	-157 дБм
5,0 МГц…6,5 ГГц	-136 дБм	-157 дБм
6,5 МГц…7,5 ГГц	-134 дБм	-155 дБм
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм)
Пределы допускаемой абсолютной погрешности измерений уровня в режиме реального времени (RTSA)	С выключенным предусилителем: ± 1,0 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ)
Гармонические искажения второго порядка	- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Трекинг генератор
Диапазон частот	100 кГц…3,2 ГГц	100 кГц…5 ГГц	100 кГц…7,5 ГГц
Выходной уровень	-40 дБм…0 дБм (разреш 1 дБ)
Погрешность установки уровня мощности	± 1 дБ (на частоте 50 МГц)
Неравномерность АЧХ	± 3 дБ
Векторный анализатор
Виды измерений	S11, S21
Диапазон частот	100 кГц…3,2 ГГц	100 кГц…5,0 ГГц	100 кГц…7,0 ГГц
Полоса фильтра ПЧ (IFBW)	10 кГц
Динамический диапазон	S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц	S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц	S21, IFBW 10 кГц 60 дБ: 100 кГц…10 МГц 90 дБ: 10 МГц…1,5 ГГц 90 дБ: 1,5 ГГц…3,2 ГГц 80 дБ: 3,2 ГГц…7,5 ГГц
Уровень шума	0,1 дБ, RBW 10 кГц
Выходная мощность	-5 дБм
Формат отображения	Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
Количество точек данных	101…751
Режим работы в реальном времени
Полоса	25 МГц (Опция 40 МГц)
Полоса обзора	от 5 кГц
Режимы отображения	Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр
Количество точек данных	800
Число маркеров	8
Окна	Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
ЭМС (Опция)
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Детектор	Пиковый, Усреднение, Квазипиковый RMS
Рефлектометр (Опция)
Виды измерений	Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
Расширенные измерительные функции
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
Анализ цифровых модуляций (Опция)
Виды модуляций	ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
Длинна	16…4096
Колличество символов	4, 6, 8, 10, 12, 14, 16
Скорость	1 квыб … 2.5 Mвыборок
Входы
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
ДУ	LAN, USB (2 шт), GPIB (опция)
Общие данные
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	25,6 см, ЖК, разрешение 1024х600
Потребляемая мощность	30 Вт
Условия эксплуатации	0…+50 °С
Габаритные размеры	393 х 207 х 116,5 мм (Ш × В × Г)
Вес	≤ 4,7 кг (включая трекинг генератор)
Питание	100…240 В (автовыбор), 45…440 Гц
