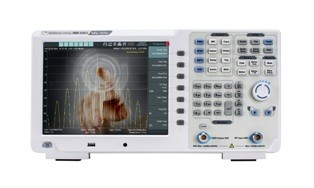

| Параметр |
Значение |
| АКИП-4226/1 |
АКИП-4226/2 |
АКИП-4226/3
АКИП-4226/3 (ТГ) |
| Частотная характеристика |
| Частотный диапазон |
9 кГц … 1,5 ГГц |
9 кГц …3,6 ГГц |
9 кГц … 7,5 ГГц |
| Разрешение ПЧ |
1 Гц |
| Опорный генератор |
10 МГц |
| Погрешность частоты опорного генератора |
<1,0*10-6 |
| Температурная нестабильность частоты опорного генератора |
±0,5*10-6 |
| Полоса обзора |
0; 100 Гц … до максимальной частоты в зависимости от модели |
| Плотность фазовых шумов |
-103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц,
-101 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц,
-112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Тип развертки |
Непрерывный, одиночный |
| Скорость развертки |
Диапазон 10 мс..3000 с при >10 Гц,
Нулевой диапазон 33,33 мкс … 3000 с |
| Погрешность |
Диапазон ≥ 100Гц 5%,
Нулевой диапазон (заданное значение времени развертки > 1 мс): 5% |
| Полоса пропускания |
| Полоса пропускания ПЧ |
1 Гц …1 МГц (шаг 1-3-5-10) |
| Погрешность в полосе пропускания ПЧ |
<5,0% (типично) + 1 Гц |
| Коэффициент прямоугольности фильтров ПЧ |
<5,0
по уровням -60 дБ и -3 дБ |
| Полоса пропускания видео |
10 Гц…3 МГц (шаг 1-3-5-10) |
| Неравномерность АЧХ в полосе частот по всем моделям *** |
Предусилитель выключен |
Предусилитель включен |
| 250 кГц…1 Мгц |
±0,9 дБ |
±1,2 дБ |
| 1 МГц…1,5 МГц |
±0,8 дБ |
±1,1 дБ |
| 1,5 МГц…6 ГГц |
±0,9 дБ |
±1,2 дБ |
| 6 ГГц…7,5 ГГц |
±0,1,2 дБ |
±1,3 дБ |
| ***Параметры нормируются при условиях: ослабление 10 дБ, опорная частота 50 МГц. |
| Уровень |
| Диапазон измерений амплитуды (предусилитель выключен) |
От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; до DANL до + 20 дБм в полосе от 10 МГц до 1,5 ГГц |
От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; до DANL до + 20 дБм в полосе от 10 МГц до 3,6 ГГц |
От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; до DANL до + 20 дБм в полосе от 10 МГц до 7,5 ГГц |
| Максимальный входной уровень |
Напряжение 50 В |
| Непрерывная мощность |
+20 дБм(100 мВ), аттенюатор 40 дБ |
| Максимальный уровень повреждения |
+30 дБм (1 Вт) |
| Опорный уровень |
-80 дБм…+30 дБм (шаг 1 дБ), разрешение на логарифм шкале 0,01 дБ, разрешение на линейной шкале 4 емр |
| Средний уровень собственного шума (DANL) в полосе частот по всем моделям* |
Предусилитель выключен |
Предусилитель включен |
| 9 кГц – 1 МГц |
-95 дБм (типично), <-88 дБм |
|
| 100 кГц – 1 Мгц |
|
-135 дБм (типично), <-128 дБм |
| 1 МГц – 500 МГц |
-140 дБм (типично), <-130 дБм |
-160 дБм (типично), <-150 дБм |
| 500 МГц – 3,6 ГГц |
-138 дБм (типично), <-128 дБм |
-158 дБм (типично), <-148 дБм |
| 3,6 ГГц – 6 ГГц |
-134 дБм (типично), <-124 дБм |
-154 дБм (типично), <-144 дБм |
| 6 ГГц – 7,5 ГГц |
-129 дБм (типично), <-119 дБм |
-149 дБм (типично), <-139 дБм |
| *Параметры нормируются при условиях: ослабление 0 дБ, RBW 100 Гц, усреднение ≥ 50, входное сопротивление 50 Ом. |
| Неравномерность АЧХ** |
<0,4 дБ (предусилитель выключен, несущая=50 МГц)
<0,5 дБ (предусилитель включен, несущая=50 МГц)
<0,15дБ (несущая ≥10 кГц) |
| **Параметры нормируются при условиях: ослабление 10 дБ, уровень входного сигнала -10 дБм, опорная частота 50 МГц. |
| КСВ |
≤ 1,8 |
| Предусилитель |
| Частотный диапазон |
100 кГц … 1,5 ГГц |
100 кГц …3,6 ГГц |
100 кГц … 7,5 ГГц |
| Диапазон входного сигнал |
0-50 дБм |
| Коэффициент усиления |
20 дБ (типично) |
| Погрешность установки уровня |
<0,7 дБ |
| Аттенюатор |
| Диапазон |
0 … 40 дБ (шаг 1 дБ) |
| Погрешность установки |
<0,5 дБ |
| Режимы отображения трассировка |
| Логарифмическая ось |
0,01…1000 дБ, разрешение ±0 0,5 дБм |
| Линейная ось |
0..до заданного уровня |
| Количество точек данных |
801 |
| Число маркеров |
8 |
| Способ обнаружения |
положительный пик, отрицательный пик, нормальный, выборка, среднеквадратичный, среднее значение напряжения, квазипик |
| Функции трассировки |
очистка записи, удержание максимума, удержание, минимума, среднее значение, просмотр, пустое значение, математический анализ трассировки |
| Единицы отображения |
дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, Вт, В |
| Искажения |
| Гармонические искажения второго порядка |
≥+40 дБс: несущая ≥50 МГц, предусилитель выкл., входн уровень: - 20 дБм, аттенюатор =10 дБ |
| Интермодуляционные искажения третьего порядка |
>+9 дБм: несущая ≥50 МГц , предусилитель выкл., входн уровень: - 20 дБм, аттенюатор= 0 дБ |
| Уровень компрессии усиления на 1 дБ |
> -2 дБм: несущая ≥50 МГц, предусилитель выкл., аттенюатор 0 дБ |
| Остаточные отклики во всей полосе частот **** |
< -90 дБм |
| Паразитные боковые составляющие ПЧ |
< -60 дБн |
| Паразитные боковые составляющие от системы |
< -60 дБн |
| Паразитные боковые составляющие по входу |
< -80 дБн (уровень на смесителе -30 дБм) |
| ****Параметры нормируются при условиях: по входу 50 Ом, аттенюатор 0 дБ. |
| Внешняя синхронизация |
| Источник синхронизации |
Произвольный запуск, Видеосигнал, сигнал TTL |
| Трекинг генератор (кроме АКИП-4226/3) |
| Диапазон частот TG |
100 кГц…1,5 ГГц |
100 кГц…3,6 ГГц |
100 кГц…7,5 ГГц |
| Выходной уровень TG |
-40 дБм…0 дБм |
| Дискретность установки уровня мощности |
2 дБ |
| Неравномерность АЧХ |
± 3 дБ относительно 50 МГц |
| Защита входа от обратной мощности |
-60 дБм |
| Гармонические искажения |
-20 дБм |
| Негармонические искажения |
-20 дБм |
| Демодуляция |
| Аналоговый аудиодемодулятор |
100 кГц…1,5 ГГц |
100 кГц…3,6 ГГц |
100 кГц…7,5 ГГц |
| Измерение параметров аналоговой AМ-модуляции |
10 МГц…1,5 ГГц |
10 МГц…3,6 ГГц |
10 МГц…7,5 ГГц |
Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты модуляции:
• 1 Гц, при частоте модуляции <1 кГц
• 0,1%, при частоте модуляции ≥ 1 кГц
Глубина модуляции: 5% … 95%
Погрешность измерения глубины модуляции: ±4% |
| Измерение параметров аналоговой ЧМ-модуляции |
10 МГц…1,5 ГГц |
10 МГц…3,6 ГГц |
10 МГц…7,5 ГГц |
Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты модуляции:
• 1 Гц, при частоте модуляции <1 кГц
• 0,1%, при частоте модуляции ≥ 1 кГц
Девиация частоты: 20 Гц … 200 кГц
Погрешность измерения девиации частоты: ±4% |
| Частотомер |
| Диапазон |
0 Гц, 100 Гц до максимальной частоты (в зависимости от модели) |
| Разрешение |
1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Режим электромагнитной совместимости (опционально) |
| Дискретность полосы частот фильтров (по уровню - 6 дБ) |
200 Гц/ 9 кГц/ 120 кГц/ 1мГц |
| Погрешность в полосе частот |
<10,0% +20 Гц |
| Входы / Выходы |
| ВЧ вход |
Соединитель N-типа; 50 Ом |
| Выход Трекинг генератор |
Соединитель N-типа; 50 Ом |
| Выход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; от +3 дБм до +10 дБм, +8 дБм (типично) |
| Вход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц ± 5 *10-6 ; 0 … 10 дБм |
| Внешняя синхронизация |
Соединитель BNC-типа; 1 кОм, TTL совместимый сигнал |
| Аудиовход |
Соединитель 3,5 мм, 30 Ом |
| Видео выход |
HDMI вер 2.0 |
| Интерфейс управления |
LAN (10/100 Base) RJ-45, USB, (USB TMC) |
| Общие данные |
| Память измерений |
Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ |
| Дисплей |
Сенсорный емкостной TFT LCD, диагональ 25,6 см, разрешение 1024х768, 65536 цветов |
| Напряжение питания |
100..240 В, 50..60 Гц |
| Потребляемая мощность |
28 Вт (макс.) |
| Условия эксплуатации |
0…+40 °С |
| Габаритные размеры |
421 х 221 х 115 мм (Ш × В × Г) |
| Вес |
≤ 5,0 кг |
