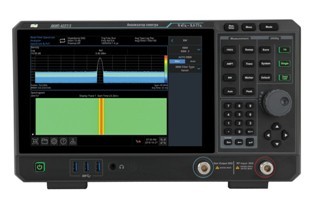

Технические параметры
|
АКИП-4227/1
|
АКИП-4227/2
|
АКИП-4227/3
|
|
Частотная характеристика
|
Частотный диапазон
|
9 кГц … 3,6 ГГц
|
9 кГц … 6 ГГц
|
9 кГц … 8,4 ГГц
|
|
Разрешение
|
1 Гц
|
|
|
|
|
Погрешность частоты опорного генератора
|
±1*10-6
|
|
|
|
|
Температурная нестабильность частоты опорного генератора
|
±1*10-6
|
|
|
|
|
Погрешность измерения частоты f встроенным частотомером
|
±((δ0+δt)·f+1), где
δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора
|
|
|
Погрешность измерения частоты маркером
|
± ((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора Fобзор – полоса обзора, Гц;
FПЧ– полоса пропускания фильтра ПЧ, Гц;
kм – разрешение по частоте в режиме измерения маркером, Гц.
|
|
|
Полоса обзора
|
0; 100 Гц … до максимальной частоты в зависимости от модели
|
|
|
Плотность фазовых шумов
|
-96 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
|
|
|
Скорость развертки
|
1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 4000 с Fобзор = 0
|
|
Полоса пропускания
|
Полоса пропускания пч
|
1 Гц … 10 МГц (шаг 1-3-10)
|
|
|
|
|
Погрешность полос пропускания фильтров ПЧ (Гц)
|
<0,05·FПЧ
|
|
|
|
|
Коэффициент
Прямоугольности фильтров ПЧ
|
4,8
по уровням -60 дБ и -3 дБ
|
|
|
|
|
Полоса пропускания видео
|
1 Гц…10 МГц (шаг 1-3-10)
|
|
|
|
Уровень
|
Диапазон измерений
|
От среднего уровня собственных шумов до +30 дБм в полосе от 10
МГц до максимального значения частоты конкретной модели
|
|
|
Аттенюатор
|
0 … 51 дБ ( шаг 1 дБ)
|
|
|
Предусилитель
|
20 дБ
|
|
|
Макс. входной уровень
|
± 50 Впост
≤+30 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
|
|
|
Опорный уровень
|
-100 дБм…+30 дБм (шаг 1 дБ)
|
|
|
|
|
Средний уровень
собственного шума (DANL)
|
|
|
|
|
|
|
|
С выключенным предусилителем
|
С включенным предусилителем
|
|
|
100 кГц…500 кГц
>500 кГц…1 МГц
>1 МГц…10 МГц
>10 МГц…200 МГц
>200 МГц…1,5 ГГц
>1,5 МГц…3,2 ГГц
>3,2 МГц…4,5 ГГц
>4,5 МГц…6,2 ГГц
>6,2 МГц…7,5 ГГц
>7,5 МГц…8,4 ГГц
|
-120 дБм
-125 дБм
-130 дБм
-145 дБм
-145 дБм
-143 дБм
-142 дБм
-140 дБм
-138 дБм
-139 дБм
|
|
-135 дБм
-140 дБм
-150 дБм
-162 дБм
-162 дБм
-160 дБм
-157 дБм
-155 дБм
-158 дБм
-155 дБм
|
|
|
Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, усреднение ≥ 50
|
|
|
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц
|
Аттенюатор 20 дБ, предусилитель выключен 9 кГц … 3,6 ГГц: ± 0,6 дБ
>3,6 ГГц … 8,4 ГГц: ± 0,8 дБ
Аттенюатор 20 дБ, предусилитель включен 100 кГц … 3,6 ГГц: ± 1,0 дБ
>3,6 ГГц … 8,4 ГГц: ± 1,2 дБ
|
|
|
|
Пределы допускаемой абсолютной погрешности измерений уровня
из-за переключения аттенюатора
|
относительно опорного значения 20 дБ, при частоте 50 МГц
±0,5 в диапазон ослаблений от 1до 51 дБ
|
|
|
Пределы допускаемой абсолютной погрешности
измерения уровня на частоте 50 МГц
|
С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм)
|
|
|
Полная допускаемая абсолютная погрешность измерения уровня
|
± (0,4 дБ + АЧХ)
Параметры нормируются при условиях: температура +20…+30 °С, f>100 кГц, входной уровень: -50 дБм … 0 дБм, RBW 1 кГц, аттенюатор 20 дБ, предусилитель выкл.
|
|
|
КСВ
|
≤ 1,8
|
|
|
|
|
|
Гармонические искажения второго порядка
|
- 65 дБн: ≥50 МГц
Предусилитель выкл., уровень: -30 дБм, аттенюатор 0 дБ
|
|
|
Интермодуляционные искажения третьего порядка
|
+10 дБм: ≥50 МГцПредусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
|
|
|
Паразитные сигналы, связанные с входным сигналом
|
<-60 дБн
Уровень на смесителе -30 дБм
|
|
|
Уровень помех, не связанных с входом
|
<-90 дБм
Входной порт 50 Ом, аттенюатор 0 дБ
|
|
Трекинг генератор
|
Диапазон частот
|
100 кГц…3,6 ГГц
|
100 кГц…6 ГГц
|
100 кГц…6 ГГц
|
|
|
Дискретность установки
|
10 Гц
|
|
|
|
|
|
Выходной уровень
|
-40 дБм…0 дБм (разреш 0,5 дБ)
|
|
|
|
|
Неравномерность АЧХ
|
± 3 дБ
|
|
|
|
|
Векторный анализатор
|
Диапазон частот
|
100 кГц…3,6 ГГц
|
100 кГц…6 ГГц
|
100 кГц…6 ГГц
|
|
Виды измерений
|
S11, S21
|
|
|
|
|
|
Полоса фильтра ПЧ (IFBW)
|
100 Гц … 1 МГц
|
|
|
|
|
|
Диапазон выходной мощности
|
0 дБм … -40 дБм
|
|
|
|
|
|
Динамический диапазон
|
80 дБ
S21, IFBW 10 кГц, логарифмическая шкала, усреднение ≥50
|
|
|
Формат отображения
|
Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
|
|
|
Количество точек данных
|
101…10001, по умолчанию 201
|
|
|
|
Режим работы в реальном времени
|
Полоса анализа
|
10 МГц (Опция 40 МГц)
|
|
|
|
|
100% POI
Минимальная длительность для гарантированного захвата сигналов
|
6,68 мкс
|
|
|
|
|
|
Число спектрограмм
|
12
|
|
|
|
|
|
Режимы отображения
|
Плотность, Спектрограмма, спектрограмма, PvT + Спектр, Распределение мощности
|
|
|
Максимальная частота дискретизации
|
51,2 МГц
|
|
|
Число маркеров
|
10
|
|
|
Оконные функции Кайзер (по умолчанию), Ханнинг, С плоской вершиной, Гаусс,
|
Блэкман-Харрис, Прямоугольное
|
|
|
Полоса пропускания
|
В зависимости от заданной полосы анализа оконная функция
обеспечивает шесть уровней разрешения полосы пропускания (прямоугольное окно имеет только один уровень). По умолчанию установлено минимальное разрешение.
Приведенные ниже значения применимы для оконной функции Кайзера (установка по умолчанию):
|
|
|
|
Полоса анализа
|
Полоса пропускания минимум
|
Полоса пропускания максимум
|
|
|
|
|
40 МГц
|
133,3324 кГц
|
4,2716 МГц
|
|
|
25 МГц
|
66,6662 кГц
|
2,1358 МГц
|
|
|
10 МГц
|
33,3331 кГц
|
1,0679 МГц
|
|
|
1 МГц
|
3,3333 кГц
|
106,7894 кГц
|
|
|
100 кГц
|
333,3309 Гц
|
10,6789 кГц
|
|
| |
Полоса обзора
|
от 5 кГц
|
|
|
|
Режимы отображения
|
Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр
|
|
|
|
Количество точек данных
|
799
|
|
|
|
Разрешение по уровню
|
0,01 дБ
|
|
|
|
Время сбора данных
|
При максимальной частоте дискретизации, >62,422 мкс
|
|
|
Эмс (опция)
|
Полоса пропускания ПЧ
|
200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
|
|
|
|
Детектор
|
Пиковый, Среднее значение, Квазипиковый
|
|
|
Расширенные
Измерительные функции (опция)
|
Виды измерений
|
Измерение мощности в канале и соотношение мощностей в
смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник
|
|
|
|
|
(до 10), спектрограмма, TOI
|
|
|
Анализ аналоговых модуляций (опция)
|
Диапазон частот несущей
|
2 МГц … 3,6 ГГц 2 МГц … 6 ГГц 2 МГц … 8,4 ГГц
|
|
|
|
Погрешность измерения мощности несущей
|
±2
|
|
|
|
Диапазон мощности несущей
|
-30 дБм … 20 дБм
|
|
|
|
АМ модуляция
|
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты:
1 Гц при частоте <1 кГц
<0,1% при частота ≥1 кГц
Глубина модуляции: 5% … 95%
Погрешность измерения глубины: ±4 %
|
|
|
|
ЧМ модуляци
|
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты:
1 Гц при частоте <1 кГц
<0,1% при частота ≥1 кГц
Девиация частоты: 1 кГц … 400 кГц
Погрешность измерения девиации: ±4 %
|
|
|
|
ФМ модуляци
|
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты:
1 Гц при частоте <1 кГц
<0,1% при частота ≥1 кГц
Девиация: 0,2 … 6,28 рад
Погрешность измерения девиации: ±4 %
|
|
|
|
Диапазон частот несущей
|
2 МГц … 3,6 ГГц
2 МГц … 6 ГГц
2 МГц … 8,4 ГГц
|
|
|
|
Виды модуляций
|
ASK: 2ASK, 4ASK, 8ASK, 16ASK; FSK: 2FSK, 4FSK, 8FSK, 16FSK;
MSK: Type1, Type2;
PSK: BPSK,QPSK,OQPSK,8PSK;
BPSK, QPSK, 8BPSK; DQPSK, D8PSK, π/4-DQPSK, π/8-D8PSK, OQPSK
QAM: 16,32,64,128,256
|
|
|
Анализ цифровых модуляций (опция)
|
Длинна
|
16…4096
|
|
|
|
Кол-во символов
|
4, 6, 8, 10, 12, 14, 16, 20
|
|
|
|
Скорость
|
1 квыб … полоса анализатора/число символов
|
|
|
I/q анилзатор (опция)
|
Диапазон частот
|
50 Гц … 3,6 ГГц
|
50 Гц … 6 ГГц
|
50 Гц … 8,4 ГГц
|
|
|
|
Полоса пропускания ПЧ
|
1 Гц … 10 МГц (шаг 1-3-10)
|
|
|
|
Оконные функции
|
Ханнинг, С плоской вершиной, Гаусс, Блэкман, Блэкман-Харрис
|
|
|
|
Диапазон установки полосы анализа
|
100 Гц … 40 МГц
|
|
|
|
Частотная характеристика (для средних частот)
|
Центральная частота ≤3 ГГц, Полоса обзора ≤10 МГц, Максимальная погрешность ±0,4 дБ
|
|
|
|
Регистратор данных
|
Максимальная память: 8000000 IQ пар выборок Частота дискретизации: 51,2 МГц
Разрядность АЦП: 14 бит
|
|
Входы
|
ВЧ вход
|
Соединитель N-типа; 50 Ом
|
|
|
Трекинг генератор
|
Соединитель N-типа; 50 Ом
|
|
|
Выход опорной частоты
|
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
|
|
|
Вход опорной частоты
|
Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
|
|
|
Внешняя синхронизация
|
Соединитель BNC-типа; входная амплитуда 5 В (TTL)
|
|
|
ДУ
|
LAN, USB (2 шт)
|
|
|
Видео выход
|
HDMI
|
|
|
Аудио выход
|
3,5 мм
|
|
Общие данные
|
Дисплей
|
Сенсорный емкостной ЖК, 25,65 см, разрешение 1280х800
|
|
|
Напряжение питания
|
100…240 В (50/60 Гц), 100…120 В (400 Гц)
|
|
|
Условия эксплуатации
|
0…+40 °С, влажность ≤90% (≤+35 °С), ≤60% (35…+40 °С)
|
|
|
Габаритные размеры
|
378 х 218 х 120 мм (Ш × В × Г)
|
|
|
Вес
|
≤ 4,96 кг
|
