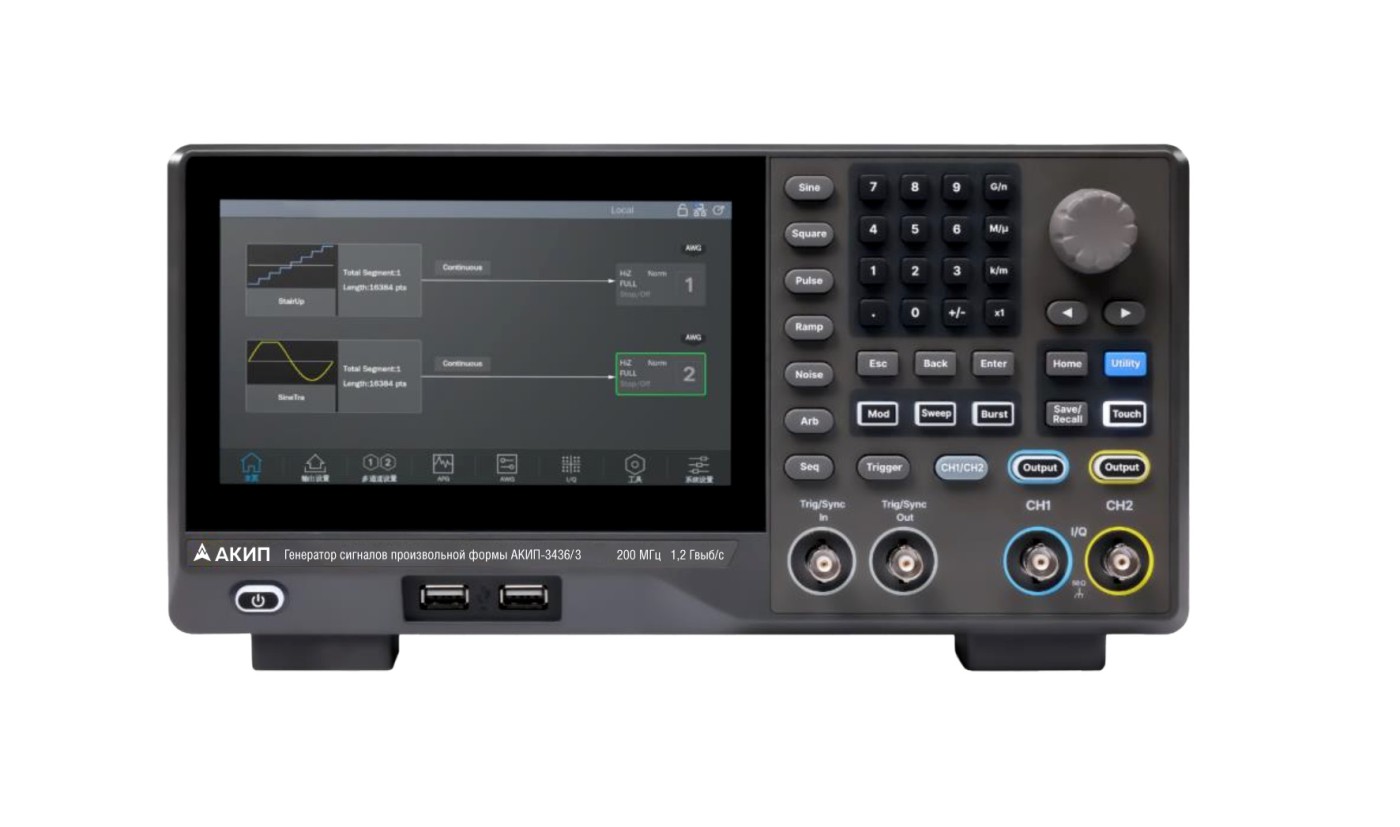

Серия АКИП-3436 призвана стать универсальным решением для самых сложных задач в НИОКР, производстве и тестовых лабораториях, предлагая инженерам беспрецедентную точность, гибкость и контроль.
Линейка включает три модели, охватывающие различные частотные потребности:
- АКИП-3436/1 – 80 МГц;
- АКИП-3436/2 – 160 МГц;
- АКИП-3436/3 – 200 МГц.
В основе всех приборов лежит передовая архитектура с частотой дискретизации 1,2 ГГц и 16-битным разрешением, что гарантирует исключительную чистоту и детализацию выходного сигнала.
Ключевые инновации генератора сигналов АКИП-3436:
- Технология TrueArb: Бескомпромиссная точность сигнала.
В отличие от традиционных методов, TrueArb позволяет выводить произвольные сигналы по одной точке за раз. Это исключает интерполяционные искажения и гарантирует высочайшую достоверность формы сигнала даже на низких частотах дискретизации от 10 МГц. - Технология EasyPulse: Идеальные импульсы без джиттера.
Решена одна из ключевых проблем генерации прямоугольных сигналов – дрожание фронтов (джиттер). EasyPulse обеспечивает рекордно низкий уровень джиттера до 150 пс, что критически важно для тестирования высокоскоростных цифровых интерфейсов. - Встроенный генератор двойных импульсов: Для испытаний силовой электроники.
Уникальная функция, разработанная специально для тестирования MOSFET и IGBT транзисторов. Инженеры могут настраивать до 30 импульсов с индивидуальными параметрами, что в связке с осциллографом АКИП позволяет быстро и точно измерять динамические параметры переключения прямо на стенде, без использования ПК. - Мощные возможности для разработки систем связи.
Прибор поддерживает генерацию псевдослучайных последовательностей (PRBS) до 120 Мбит/с и, опционально, генерацию векторных (I/Q) сигналов для модуляций ASK, FSK, PSK, QAM, что делает его незаменимым при разработке и отладке систем связи. - Гибкость управления и интеграции.
Управление осуществляется через интуитивный 7-дюймовый сенсорный экран или удаленно через встроенный веб-сервер из любого браузера. Стандартные интерфейсы USB, LAN и опциональный GPIB обеспечивают легкую интеграцию в любые автоматизированные испытательные комплексы.
Серия АКИП-3436 — решение конкретных проблем инженеров: искажение импульсов, сложности тестирования мощных ключей и необходимость создавать сложные тестовые сценарии. Это мощный и умный инструмент для профессионалов.
Особенности генератора сигналов АКИП-3436:
- 2 канала (два независимых выхода);
- разрешение по частоте 1 мкГц;
- выходное сопротивление: 50 Ом;
- разрядность ЦАП 16 бит;
- частота дискретизации до 1,2 ГГц (2х кратная интерполяция);
- использование прямого цифрового синтеза (DDS);
- технология TrueArb для формирования достоверных сигналов произвольной формы;
- внутренний опорный генератор: ±1*10-6;
- стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
- генерация выходного сигнала с заданными частотными компонентами (до 20-й гармоники);
- режим формирования сигнала произвольной формы до 60 МГц;
- глубина памяти при формировании сигнала произвольной формы 20 МБ (опция 40 МБ);
- виды модуляции: AM, DSB-SC, FM, PM, FSK, ASK, PSK и PWM;
- режимы: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0º - 360º;
- частотомер: 100 мГц - 200 МГц;
- функции развертки и пакетной передачи;
- гармоническая функция;
- функция объединения форм сигналов;
- функцию двойного импульсного вывода;
- опциональное программное обеспечение SigIQPro обеспечивает создание и редактирование векторного сигнала ± 10 В (опция);
- стандартны е интерфейсы: USB-хост, USB-устройство (USBTMC), локальная сеть (LAN), GPIB (опция адаптер);
- вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- встроенный веб-сервер поддерживает управление прибором через веббраузер;
- ПО для формирования сигналов СПФ (EasyWave);
- цветной графический сенсорный дисплей (диагональ 17,8 см, 1024х600).
