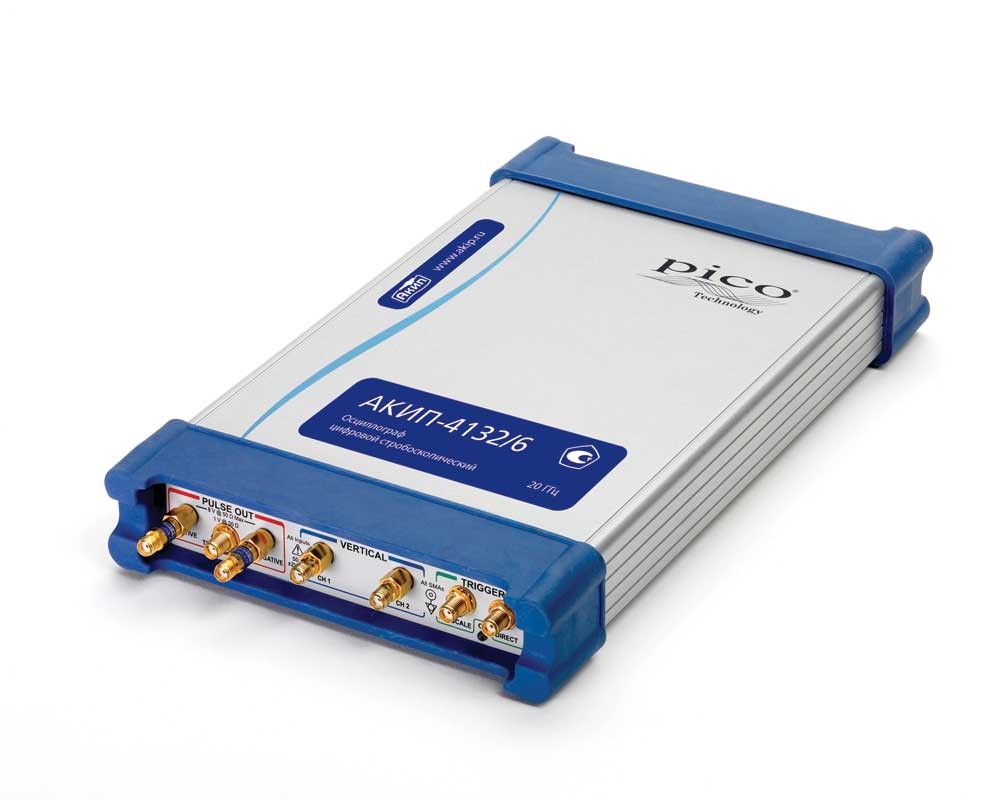

| Параметр |
Значение |
| Канал вертикального отклонения |
| Число каналов |
2 |
| Полоса пропускания ( - 3 дБ) |
Полная: 0...15 ГГц
Ограниченная: 0...8 ГГц |
| Время нарастания (10% - 90%) |
≤ 23,4 пс (15 ГГц)
≤ 43,8 пс (8 ГГц) |
| Уровень шумов |
< 1,6 мВ скз (15 ГГц)
< 0,9 мВ скз (8 ГГц) |
| Коэффициент отклонения (К откл ) |
1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5% |
| Погрешность измерения напряжения |
± 2% (от полной шкалы) + 2 мВ |
| Уровень собственных шумов, с.к.з. |
≤ 2 мВ – в режиме полной полосы пропускания
≤ 1,5 мВ – в режиме ограничения полосы пропускания |
| Входной импеданс |
(50 ± 1) Ом |
| Максимальное входное напряжение |
1 В пик - пик |
| ВЧ вход |
соединитель К - типа (2.92 мм) совместим с SMA и PC3.5 |
| Регулируемая временная задержка между каналами |
до 100 нс ( с шагом 1 пс ) |
| Канал горизонтального отклонения |
| Режимы работы (развертка) |
Основная, подсвеченная, задержанная, двойная задержанная |
| Коэффициент отклонения (К откл |
5 пс/дел ... 3,2 мс/дел |
| Погрешность измерения временных интервалов, с.к.з. |
> 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс
< 200 пс / дел : ± 5% o т изм. временного интервала ± 5 пс |
| Разрешение |
64 фс (мин.) |
| Синхронизация |
| Источники синхросигнала |
Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частот ы) , внешний с восстан . тактовой частоты – только АКИП - 41 32 /3 , АКИП - 41 32 / 4 , АКИП - 4132/7 ) |
| Чувствительность |
100 мВпик - пик ( DC ... 10 МГц)
400 мВпик - пик (до 100 МГц) |
| Чувствительность (внешний запуск) |
100 мВпик - пик ( DC ... 100 МГц), 200 мВпик - пик (до 2,5 ГГц) |
| Чувствительность (вход с делителем частоты ) |
200 мВпик - пик ... 1 Впик - пик (1 – 14 ГГц) |
| Джиттер синхронизации, скз |
30 пс
2 пс – внешний запуск/с делителем частоты |
| Режимы запуска развертки |
Автоколебательный, ждущийс |
| Тактовая частота синхросигнала |
10 МГц ... 14 ГГц |
| Внешняя синхронизация восстановления тактовой частоты |
| Чувствительность и диапазон тактовых частот |
100 мВпик - пик : 6,5 Мб / с ... 100 Мб/с 20 мВпик: до 11 , 3 Гб / с |
| Временная нестабильность восстановл. f тактовой, с.к.з. |
1,5 пс + 1% от периода тактовой частоты |
| Mаксимальное входное напряжение |
± 2 В ( DC + АСпик) |
| Входное сопротивление |
50 Ом |
| Связь по входу |
Закрытый |
| Входной разъем |
SMA-тип |
| Аналого-цифровое преобразование |
| Разрешение по вертикали |
16 бит |
| Частота стробирования |
0... 1 МГц |
| Объем памяти (запись) |
32... 32768 точек на канал с шагом х2 |
| Режимы сбора данных |
Стандартная выборка, усре днение, огибающая |
| Число усреднений |
2...4096 |
| Режим выделения огибающей |
Минимум, максимум, минимум и максимум одновременно |
| Курсорные и маркерные изменения |
| Тип маркеров |
X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры) |
| Maркерные измерения |
Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s ) |
| Режимы перемещения маркеров |
Раздельный или связанный |
| Относительные измерения |
∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы |
| Автоматические измерения |
| По вертикали |
Максимум , Минимум , Пик - пик, «Верхний» уровень, « Нижний» уровень, Амплитуда,« Верх - Низ» (средний ур.) , Среднее значение, DC скз, AC скз, Площадь, Среднее значение за период, DC скз за период, AC скз за период, Площадь за период, + Выброс, - Выброс |
| По горизонтали |
Период, Частота, +Длительность, - Длительность, Время нарастания, Время спада, + Скважность, - Скважность, + Переход, - Переход, Длительность пакета, Число периодов, Время@ M аксимум, Время@ Mинимум, +Джиттер пик - пик, +Джиттер скз, - Джиттер пик - пик, - Джиттер скз |
| Статистические измерения |
Текущее , Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
| Определения вершины и основания сигнала |
По гистограмме, мин/мaкс метод или произвольно (по выбору оператора) . |
| Пороги |
Устанавливают в процентах, вольтах или делениях. Стандартно: 10 - 50 - 90 % или 20 - 50 - 80 % |
| Границы |
Произвольная часть экрана по горизонтали |
| Режим измерения |
Повторяющийся или однократный |
| Допусковой контроль |
| Режим тeста |
Сравнение до 4 - х параметров сигналов по установленным допускам. |
| Реакция прибора на тест |
Звуковой сигнал, запоминание, остановка сбора. |
| Математика |
| Математические функции |
Вычисление и отображение до 4 - х математических функций (сигналов) |
| Maтематические операторы |
Сложен ие, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента ( e ), Экспонента (10), Логарифм ( e ), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin ( x )/ x , Сглаживание , Тренд и др. |
| Oперанды |
Входной сигнал, сигнал ы из памяти, математические функции, спектры, а также константы. |
| Анализатор спектра |
| Количество БПФ |
до 2 - х БПФ одновременно |
| Маркерные измерения БПФ |
Частота, разность частот, магнитуда и разность магнитуд. |
| Автоизмерения БПФ |
Магнитуда, разность магнитуд, КНИ, частота, разность частот. |
| Тип окна наблюдения |
Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана - Харриса, Кайзера - Бесселя. |
| Анализатор спектра |
| Количество БПФ |
до 2 - х БПФ одновременно |
| Маркерные измерения БПФ |
Частота, разность частот, магнитуда и разность магнитуд. |
| Автоизмерения БПФ |
Магнитуда, разность магнитуд, КНИ, частота, разность частот. |
| Гистограммы |
| Окно гистограммы |
В ертик.или горизонтально . Построение внутри любой выбранной области экрана. |
| Маски |
| Полигоны маски (области) |
До 8 полигонов(создание или загрузка с диска ) |
| Типы масок |
Стандартная, автомаска, из памяти, вновь созданная, отредактированная. |
| Aвтомаска |
Создается автоматически как рукав допусков по обеим осям тестируемого сигнала. |
| Результаты теста |
Общее число бракованных точек, число бракованных точек в каж дом полигоне и внутри его границ. |
| Глазковые диаграммы |
| Измеряемые сигналы |
Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм |
| Измеряемые параметры |
Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
| Генератор сигналов |
| Режимы |
Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала |
| Частотный диапазон |
Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс |
| Генератор импульсов TDR/TDT |
| Число каналов |
1 |
| Полярность |
положительная, от 0 В |
| Время нарастания (20% -80%) |
60 пс |
| Выходной уровень (50 Ом) |
2,5 В ... 7 В |
| Разрешение по уровню |
5 мВ |
| Погрешность установки уровня |
±10 % |
| Постоянное смещение |
2,5 В ... 8 В |
| Период |
1 мкс ... 60 мс |
| Погрешность установки периода |
10 -4 |
| Длительность импульса |
200 нс ... 4 мкс (50% скважность максимум) |
| Погрешность установки длительности |
±10 % ± 100 нс |
| Задержка между каналами |
-1 нс ... 1 нс (разрешение 1 пс) |
| Выходной импеданс |
50 Ом |
| Входной разъем |
SMA (f) - тип |
| Сохранение и вызов сигналов |
| Управление |
Запись и вызов установок, сигналов и копий экрана. |
| Запоминание/вызов на диск |
Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом ) |
| Внутренняя память |
Запись и вызов до 4 - х сигналов (ячейки П1 - П4) |
| Aвтопоиск сигналов |
Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Дополнительные возможности |
| Растяжка сигналов |
Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям ) |
| Комплексная шкала |
Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали |
До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали |
До 640 делений или 64 экранов |
| Общие данные |
| Напряжение питания |
12 В ± 5%, ( универсальные AC / DC ) |
| Потребляемый ток |
1,7 А максимальный |
| Интерфейс |
USB 2.0 и LAN |
| Системные требования к ПК |
Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB |
| Рабочие условия |
+5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры |
170 х 2 85 х 40 мм |
| Масса |
1,3 кг |
