| Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности: абсолютной D, относительной d |
Примечание |
| Действующее значение напряжения U, В |
0,3 – 300 |
± 0,2 (d) |
30 В < U ≤ 300 В |
| Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % |
0 – 20 |
± 0,2 (D) |
– |
| Частота, Гц |
45 – 55 |
± 0,02 (D) |
– |
| Коэффициент искажения синусоидальности напряжения КU, % |
0,5 – 30,0 |
± (0,05 + 0,05·KU) (D) |
30 В < U ≤ 300 В |
| Коэффициент n–ой гармонической составляющей напряжения KU(n), % |
0,2 – 30 |
± (0,03 + 0,02·KU(n)) (D) |
30 В < U ≤ 300 В
2 ≤ n ≤ 16 |
| Угол фазового сдвига между напряжениями основной частоты |
± 180° |
± 0,1° (D) |
U ≥ 30 В |
| Действующее значение силы тока I, А |
(0,01∙– 1,50)∙Iном |
± 0,5 (d) |
0,05∙Iном ≤ I ≤ 1,5∙Iном |
| Коэффициент искажения синусоидальности силы тока КI, % |
1,0 – 100,0 |
± (0,05 + 0,05·KI) (D) |
0,05∙Iном ≤ I ≤ 1,5∙Iном |
| Коэффициент n–ой гармонической составляющей силы тока KI(n), % |
0,5 – 100 |
± (0,05 + 0,03·KI) (D) |
0,05∙Iном ≤ I ≤ 1,5∙Iном |
| Угол фазового сдвига между напряжением и током основной частоты |
± 180° |
± 0,5° (D) |
30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном |
| Коэффициенты мощности: КР (cos φ), КQ/P (tg φ) |
± 1 |
± 0,01 (D) |
30 В < U ≤ 300 В
0,05∙Iном ≤ I ≤ 1,5∙Iном |
| Активная мощность и энергия |
– |
± 0,5 (d) |
30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном |
| Реактивная мощность и энергия |
– |
± 0,5 (d) |
30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном |
| Полная мощность |
– |
± 0,5 (d) |
30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном |
| Интервал времени (ход часов) с/сутки |
– |
± 3 (D) |
– |
| Общие характеристики |
| Параметр |
Значение |
| Интерфейс |
Bluetooth 2.0 |
| Протокол передачи данных |
Modbus |
| Электропитание |
6 аккумуляторов 1,2 В; непрерывная работа в течение 8 ч |
| Условия эксплуатации |
устойчивость к климатическим воздействиям - группа 4 по ГОСТ 22261-94 |
| Диапазон температуры в рабочих условиях эксплуатации |
от минус 20 °С до плюс 55 °С |
| Габаритные размеры прибора |
230x120x65 мм |
| Масса прибора |
1 кг |
| Масса прибора с токоизмерительными клещами в кейсе |
до 7 кг |

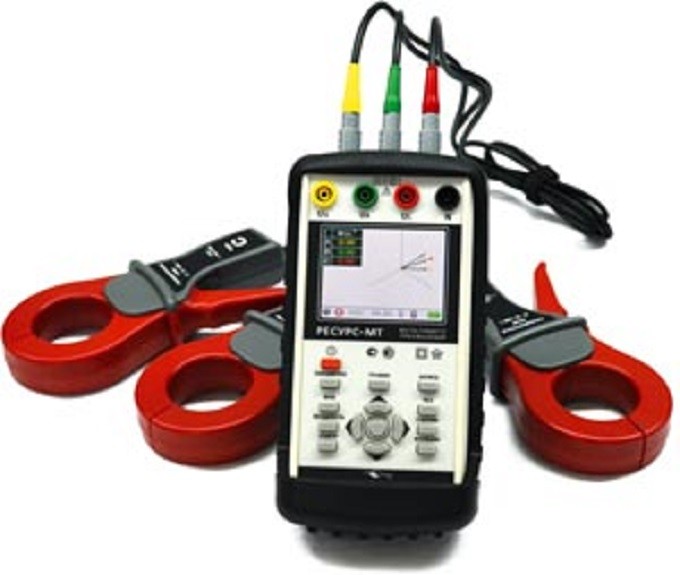

| Токоизмерительные клещи в комплекте |
диаметр измерительного окна токоизмерительных клещей 15 мм, номинальный первичный ток токоизмерительных клещей 5 А, класс точности прибора при измерении силы тока и мощности 0,5 |
