В7-64/3 мультиметр

Код: 026898

Описание в PDF

Бренд: РИТМ НПК
Страна бренда: Россия
Госреестр 38359-08
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение мультиметра В7-64/3

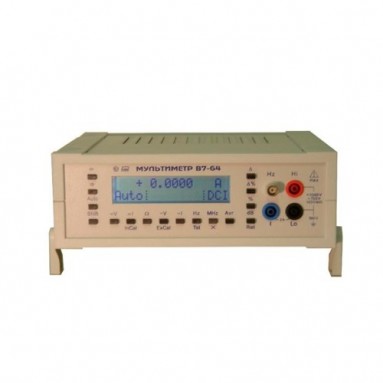

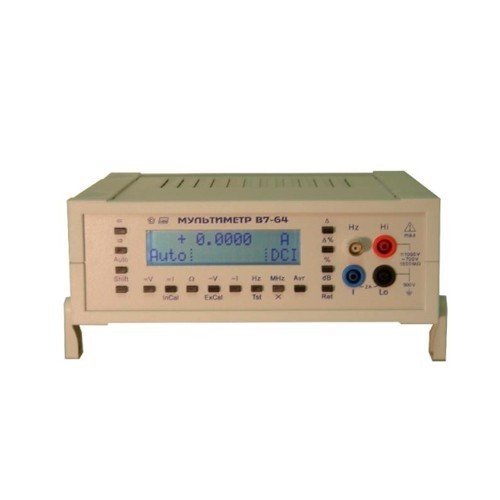

Мультиметр В7-64/3 – (в новом корпусе с параметрами В7-64, В7-64/1) предназначен для измерения: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты. Прибор обеспечивает измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан на работу в составе автоматизированных систем с интерфейсом RS-232C. По сравнению с В7-64 и В7-64/1 значительно улучшено быстродействие, стабильность и линейность.

Измерение напряжения постоянного тока

Диапазон значений отображаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 оС, ±(ppm от Uх + ед.мл.р)	Входное сопротивление, Мом	Температурный коэффициент, не более, ppm/ оС
000.000 - 500.000 мВ	40 + 3	Более 1000	4
500.000 - 1999.999 мВ	40 + 5		4
2.00000 - 12.50000 В	40 + 2		4
12.5000 - 50.0000 В	50 + 3	10 ± 1 %	5
50.0000 - 199.9999 В	50 + 5		5
200.000 - 1250.000 В	50 + 3		5

Измерение среднеквадратического значения напряжения переменного тока

Предел, Uп	Основная погрешность при T=Tк ±5 оС, ± (% от Uх +ед.мл.р.)
Диапазон значений отображаемой шкалы1)	1.000 –20.000 мВ	20.000 – 199.99 мВ	200.000 – 1999.99 мВ	2.00000 – 19.9999 В	20.0000 – 199.999 В	200.000 – 750.000 В
10– 20 Гц	1,5 + 50			1,5 + 50		1,5
20 – 40 Гц	0,5 + 10			0,5 + 10		0,5
40 – 100 Гц	0,2 + 10			0,2 + 50		0,2
0,1 – 10 кГц	0,1 + 10			0,1 + 50		0,2
10 – 20 кГц	0,1 + 10			0,15+50		0,3
20 – 50 кГц	Не нормируется	0,2 + 10	0,2 + 50	0,3 + 50		Не нормируется
50 – 100 кГц	Не нормируется	0,5+10		0,5+100		Не нормируется
100 – 200 кГц	Не нормируется	3+20	3+200			Не нормируется
0.2 – 1 МГц	Не нормируется	5+50	5+500			Не нормируется

Измерение сопротивления

Диапазон значений отображаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 оС, ±(ppm от Rх + ед.мл.р.)	Измерительный ток	Температурный коэффициент не более, ppm/ оС
0.00000 - 1.99999 кОм	100 ppm + 3	10 мкА R+0.05	7
02.0000 - 19.9999 кОм	100 ppm + 3		7
020.000 - 199.999 кОм	-		7
200.00 - 1999.99 кОм	-		7
020.000 - 150.000 кОм	100 ppm + 3		7
150.00 - 1999.99 кОм	200 ppm + 3		15
02.0000 - 19.9999 МОм	100 ppm · R		15 · R
020.00 - 199.99 МОм	100 ppm · R		15 · R
0200 - 1999 МОм	100 ppm · R		15 · R

Примечание. В диапазоне измеряемых сопротивлений свыше 2 МОм в формулу погрешности входит

Параметр R - величина измеряемого сопротивления, выраженная в мегаомах.

Измерение силы постоянного и переменного тока

Диапазон значений отображаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 оС, ±% от Iх ±ед.мл.р.			Сопротивление шунта	Температурный коэффициент не более, ppm/ оС
000.00 - 1000.00 мА	0.02 + 2			0.1 Ом (номинальное значение)	25
1000.00 - 2000.00 мА	0.03			0.1 Ом (номинальное значение)	25
	Переменный ток			Входное сопротивление, не более 0.3 Ом
	Частота			Входное сопротивление, не более 0.3 Ом	150
	10-20 Гц	20-40 Гц	40-5 кГц
000.00 - 2000.00 мА	1.5+5	0.5+5	0.2+5

Измерение частоты

Диапазон значений отображаемой шкалы	Предел допускаемой основной погрешности при T=Tк ±5 оС, ± ppm от Fх ±ед.мл.р.	Входное сопротивление и емкость	Температурный коэффициент не более, ppm/ оС
Режим "Hz"		Входное сопротивление не менее 40 кОм. Емкость не более 15 пФ
0.000000 - 1.999999 кГц	10 + 2		1
2.00000 - 19.99999 кГц
20.0000 - 199.9999 кГц
200.000 - 1999.999 кГц
2000.00 - 19999.99 кГц
20000.0 - 50000.0 кГц
Режим "MHz"
20000.0 - 199999.9 кГц	10 + 2
200000 - 1200000 кГц	10 + 2

Обработка измеренных данных мультиметра В7-64/3

"D" – вычисление абсолютного отклонения относительно опорного (начального) уровня;
"D %" – вычисление относительного отклонения в процентах от опорного уровня.

Диапазон измерений ±100000 %;

"%" – отношение к опорному уровню с отсчетом в процентах (опорное значение принимается за 100 %);
"dB" – отношение к опорному уровню с отсчетом в децибелах (опорное значение принимается за 0 дБ).

Диапазон измерений ±160 дБ, разрешающая способность 0,01 дБ (0,001 дБ при усреднении).

Рабочие условия эксплуатации:

температура окружающего воздуха от 5 до 40 оС;
относительная влажность до 90 % при температуре до 25 оС;
атмосферное давление 630-800 мм рт.ст.;
напряжение питающей сети (220 ±22) В частотой (50 ±1) Гц.

Мощность, потребляемая прибором от сети питания, не превышает 15 ВА.
Масса прибора не превышает 2 кг.
Габаритные размеры прибора: 250 ´ 85 ´ 210 мм.
Наработка на отказ не менее 15000 ч.

1. Мультиметр В7-64/3 - 1 шт.
