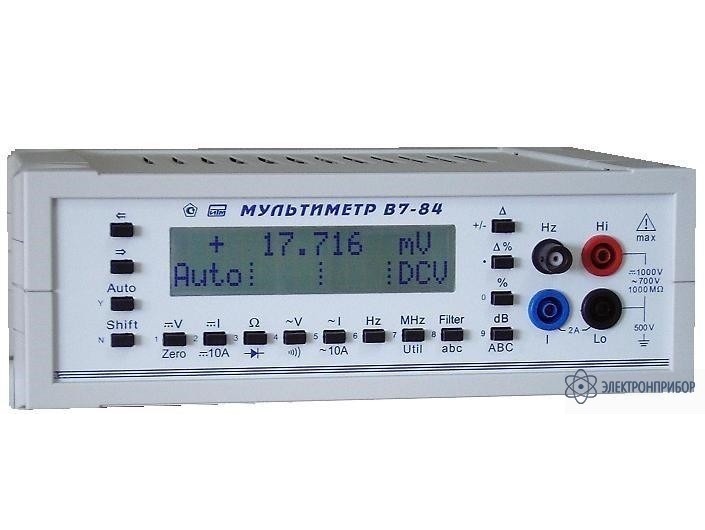

В7-84 мультиметр универсальный

Код: 22338

Описание в PDF

Бренд: РИТМ НПК
Страна бренда: Россия
Госреестр 38358-08
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение мультиметра В7-84

В7-84 – многофункциональный мультиметр высокой точности. Рассчитан на работу в составе автоматизированных систем с интерфейсом USB. Улучшены точность, стабильность, линейность, разрешающая способность, увеличено быстродействие и расширен диапазон измерения.

Измерение напряжения постоянного тока

Предел Uп	Диапазон значений отображаемой шкалы1)	основная погрешность 2), ±(ппм от Uх + ппм от Uп)	Нелинейность 3), ±(ппм от Uх + ппм от Uп)	Входное сопротивление, Мом	Температурный коэффициент, не более
0.1 В	±(0.0000 - 125.0000) мВ	30 + 10	2 + 10	Более 10000	2 ппм / оС
1 В	±(125.0000 - 1250.0000) мВ	20 + 2	2 + 2		2 ппм / оС
10 В	±(1.250000 - 12.500000) В	20 + 2	2 + 2		2 ппм / оС
100 В	±(12.50000 - 125.00000) В	30 + 2	3 + 2	10 ± 1 %	3 ппм / оС
1000 В	±(125.0000 - 1250.0000) В	40 + 2	5 + 2	10 ± 1 %	3 ппм / оС

Измерение среднеквадратического значения напряжения переменного тока

Предел, Uп	Основная погрешность, ± (% от Uх +% от Uп) 2)
Предел, Uп	0.2 В		2 В	20 В	200 В	700 В
Диапазон значений отображаемой шкалы1)	1.000 –20.000 мВ	20.000 – 250.000 мВ	200.000 – 2500.000 мВ	2.00000 – 25.00000 В	20.0000 – 250.0000 В	200.000 – 750.000 В
5 – 10 Гц	1 + 0.05	1 + 0.05	1 + 0.005	1 + 0.005	1 + 0.005	1 + 0
10 – 20 Гц	0.5 + 0.05	0.5 + 0.05	0.5 + 0.005	0.5 + 0.005	0.5 + 0.005	0.5 + 0
20 – 40 Гц	0.3 + 0.01	0.3 + 0.01	0.3 + 0.005	0.3 + 0.005	0.3 + 0.005	0.3 + 0
40 – 1000 Гц	0.1 + 0.01	0.1 + 0.01	0.07 + 0.005	0.07 + 0.005	0.07 + 0.005	0.1 + 0
1 – 10 кГц	0.1 + 0.01	0.1 + 0.01	0.1 + 0.005	0.1 + 0.005	0.1 + 0.005	0.15 + 0
10 – 20 кГц	0.1 + 0.01	0.1 + 0.01	0.1 + 0.005	0.15 + 0.005	0.15 + 0.005	0.3 + 0
20 – 50 кГц	нн	0.2 + 0.01	0.2 + 0.005	0.3 + 0.005	0.3 + 0.005	нд
50 – 100 кГц	нн	0.5 + 0.01	0.5 + 0.01	0.5 + 0.01	0.5 + 0.01	нд
100 – 200 кГц	нн	3 + 0.02	3 + 0.02	нн	нд	нд
0.2 – 1 МГц	нн	5 + 0.05	5 + 0.05	нн	нд	нд

Измерение сопротивления и диодный тест

Предел, Rп	Диапазон значений отображаемой шкалы1)	Основная погрешность, ±(% от Rх + % от Rп) ±(% от Uх + % от Uп) 2)	Измерительный ток, мкА	Температурный коэффициент не более
0.5 кОм	000.000 - 600.000 Ом	0.01 + 0.005	10.000 R+0.05	5 ппм / оС
5 кОм	0.600000 - 7.000000 кОм	0.01 + 0.001		5 ппм / оС
100 кОм	7.00000 - 30.00000 кОм	0.01 + 0.001		5 ппм / оС
100 кОм	30.0000 - 150.0000 кОм	0.01 + 0.001		5 ппм / оС
1 МОм	0.1500000 - 2.000000 МОм	0.02 + 0.001		15 ппм / оС
	2.00000 - 20.00000 МОм	0.01· R + 0 3)		15 · R ппм / оС
	20.0000 - 200.0000 МОм	0.01· R + 0		15 · R ппм / оС
	0.20000 - 2.50000 ГОм	0.01· R + 0		15 · R ппм / оС
5 В 4)	0.0000 - 5.2000 В	0.05 + 0.005		5 ппм / оС

Измерение силы постоянного и переменного тока

		Основная погрешность, ±(% от Iх + % от Iп) 2)
Предел, Iп		0.2 А	2 А	10 А 5)
Диапазон значений отображаемой шкалы 1)	DC	-	±(0.000 – 2500.000) мА	±(0.0000 – 12.50000) А
	AC	0.0010 – 250.0000 мА	250.000 – 2500.000 мА	0.1000 – 12.50000 А
DC		-	0.02 + 0.0005	0.03 + 0.002
AC: 5 - 10 Гц		1 + 0.005	1 + 0.005	1 + 0.01
AC: 10 - 20 Гц		0.5 + 0.005	0.5 + 0.005	0.5 + 0.01
AC: 20 - 40 Гц		0.3 + 0.005	0.3 + 0.005	0.3 + 0.01
AC: 0.04 - 1 кГц		0.1 + 0.005	0.1 + 0.005	0.1 + 0.01
AC: 1 - 5 кГц		0.2 + 0.005	0.2 + 0.005	0.2 + 0.01
Сопротивление шунта, Ом		0.1 (входное сопр. не более 0.2)		0.01 (0.02)
Температурный коэффициент не более 25 ппм/ оС (DC) и 100 ппм/ оС (AC)

Измерение частоты

Предел, Fп 1)	Диапазон значений отображаемой шкалы 2)	Основная погрешность, ± (ппм от Fх + F) или ± (ппм от Fх + ппм от Fп) 3)	Входное сопротивление и емкость	Температурный коэффициент
Режим "Hz"			Входное сопротивление не менее 40 кОм. Емкость не более 15 пФ
25 Гц	1.000 – 25.000 Гц	5 + 0.002 Гц (5 + 80)		не более
500 Гц	25.000 – 500.000 Гц	5 + 0.005 Гц (5 + 10)		0.5 ппм/ оС
4 кГц	500.000 – 4000.000 Гц	5 + 0.01 Гц (5 + 2.5)
32 кГц	4.00000 – 32.00000 кГц	5 + 0.06 Гц (5 + 2)
125 кГц	32.0000 – 125.0000 кГц	5 + 0.2 Гц (5 + 2)
3 МГц	125.0000 – 999.9999 кГц	5 + 3 Гц (5 + 1)
	1000.000 – 3000.000 кГц	5 + 3 Гц (5 + 1)
24 МГц	3.00000 – 24.00000 МГц	5 + 25 Гц (5 + 1)
64 МГц	24.00000 – 64.00000 МГц	5 + 60 Гц (5 + 1)
Режим "MHz"
0.2 ГГц	1.0000 –200.0000 МГц	5 + 0.2 кГц (5 + 1)
1.2 ГГц	200.000 – 1200.000 МГц	5 + 1 кГц (5 + 1)

1) Показан (тонким шрифтом) разряд индикатора, отображаемый при включении режимов с высоким разрешением “HR”, “FA”, “FC”(цифрового фильтра) или “x2” (удвоение измерительного периода).

2) Uх, Rx, Ix, Fx – измеряемое значение напряжения, сопротивления, тока и частоты; Uп, Rп, Iп, Fп – номинальное значение предела; ппм - миллионная доля; R - величина измеряемого сопротивления, выраженная в мегаомах; ппм - миллионная доля

3) Обеспечивается на указанном пределе после прогрева не менее 1 ч, в течении 10 мин после выполнения автоматической калибровки нуля и изменении температуры окружающей среды в пределах T=±1 оС.

4) Строка с параметрами в режиме диодного теста. Звуковой сигнал «прозвонки» включается, когда напряжение на входных клеммах ниже 0.1 В.

5) С внешним шунтом из комплекта мультиметра.

Обработка измеренных данных мультиметра В7-84

"D" – вычисление абсолютного отклонения относительно опорного (начального) уровня;
"D %" – вычисление относительного отклонения в процентах от опорного уровня.
"%" – отношение к опорному уровню с отсчетом в процентах (опорное значение принимается за 100 %);
"dB" – отношение к опорному уровню с отсчетом в децибелах (опорное значение принимается за 0 дБ).
"ADC" – универсальная масштабирующая формула с коэффициентами вводимыми пользователем.

Рабочие условия эксплуатации:

температура окружающего воздуха от +5 до +40 оС;
относительная влажность до 90 % при температуре до 25 оС;
напряжение питающей сети (220 ±22) В с частотой (50 ±1) Гц.

Мощность, потребляемая прибором от сети питания, не превышает 15 ВА.
Масса прибора не превышает 2 кг.
Габаритные размеры прибора: 250 ´ 85 ´ 210 мм.
Наработка на отказ не менее 15000 ч.

1. Мультиметр В7-84 - 1 шт.
