УПВО-1-100 установка поверочная высоковольтная автоматизированная

Код: 026960

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Гарантия 18 месяцев

Назначение и область применения:

Автоматизированная поверка и калибровка измерительных трансформаторов напряжения всех типов, в том числе традиционных (ТН), маломощных (ММТН). УПВО-1-100 применяются метрологическими службами предприятий и органов Росстандарта.

Технические требования:

Трансформаторы напряжения измерительные, выпускаемые по ГОСТ 1983-2015, ГОСТ 23625-2001, ГОСТ IEC 61869-3-2012, ГОСТ Р МЭК 61869-5-2019, ГОСТ Р МЭК 61869-6-2021, ГОСТ Р 59409-2021 (МЭК 61869-11:2017), используемые для работы на переменном токе в диапазоне номинальных частот от 40 до 70 Гц, классы точности 0,2 и менее точные.

Преимущества и особенности:

наличие встроенного емкостного делителя напряжения (патент № 2794411) позволяет обеспечить контроль напряжения, уменьшить массо-габаритные показатели источника и улучшить его метрологические характеристики

(|δ|≤0,05%)

высокая степень автоматизации сокращает трудоемкость процедуры поверки/калибровки ИТН под управлением ПО «E-Transformer Test-VT». Связь с ПК посредством интерфейса Ethernet.
имеются функции защиты от внештатных ситуаций (пробой, перегрузка и т. д.), контроль температуры трансформатора.
имеется возможность ручного управления.

Рабочие условия эксплуатации, транспортирования и хранения:

нижнее рабочее значение температуры окружающей среды: +10 °С;
верхнее рабочее значение температуры окружающей среды: +35 °С;
нижнее значение температуры окружающей среды при транспортировании и хранении: –50 °С;
верхнее значение температуры окружающей среды при транспортировании и хранении: +50 °С;
относительная влажность окружающего воздуха: 30–80 %;
атмосферное давление: 84–106 кПа (630–795 мм рт. ст.)

Технические характеристики Источника

Параметр	Модификация
Номинальное напряжение обмотки низкого напряжения, В Номинальное напряжение обмотки высокого напряжения, кВ Максимальное напряжение частоты 50 Гц, кВ Диапазон выходных напряжений, кВ Номинальная частота, Гц Установившийся ток к. з., А, не менее Напряжение короткого замыкания, Uк, % Минимальная ёмкость нагрузки, нФ Максимальная ёмкость нагрузки при номинальном напряжении, нФ Сопротивление изоляции обмоток относительно корпуса, мОм, не менее Максимальная мощность нагрузки (объекта испытаний) при номинальном напряжении, кВА: - длительный режим (1 час) - повторно-кратковременный режим (ПО 10%, длительность цикла 1 час)	(230±23) 100 110 от 2 до 100 50 1,0 7,7 0,0 4,0 20,1 5,0 10,0
Емкость встроенного конденсатора, пФ Объем для заполнения элегазом, л	10 24

Наименование параметра, характеристика пульта управления ПУ	Значение
Источник электропитания частота 50Гц, В	(230±23)
Номинальная потребляемая мощность, не более, кВА	11(5,5*)
Диапазон регулирования выходного напряжения, % от напряжения питания	2 – 110
Выходная мощность при выходном напряжении 100% от напряжения питающей сети, не менее, кВА	10 (5*)
Ток остановки регулирования выходного напряжения, А	46 (23*) ± 5%
Ток срабатывания защиты от перегрузки, А	50 (25*) ± 5%
Температура активной части трансформатора ТГИ-100 для запуска плавного снятия выходного напряжения, °С	100 ± 5%
Время полного (от максимального до минимального) снижения выходного напряжения, сек	30
* - для модели ПУ-05 (половинной мощности).

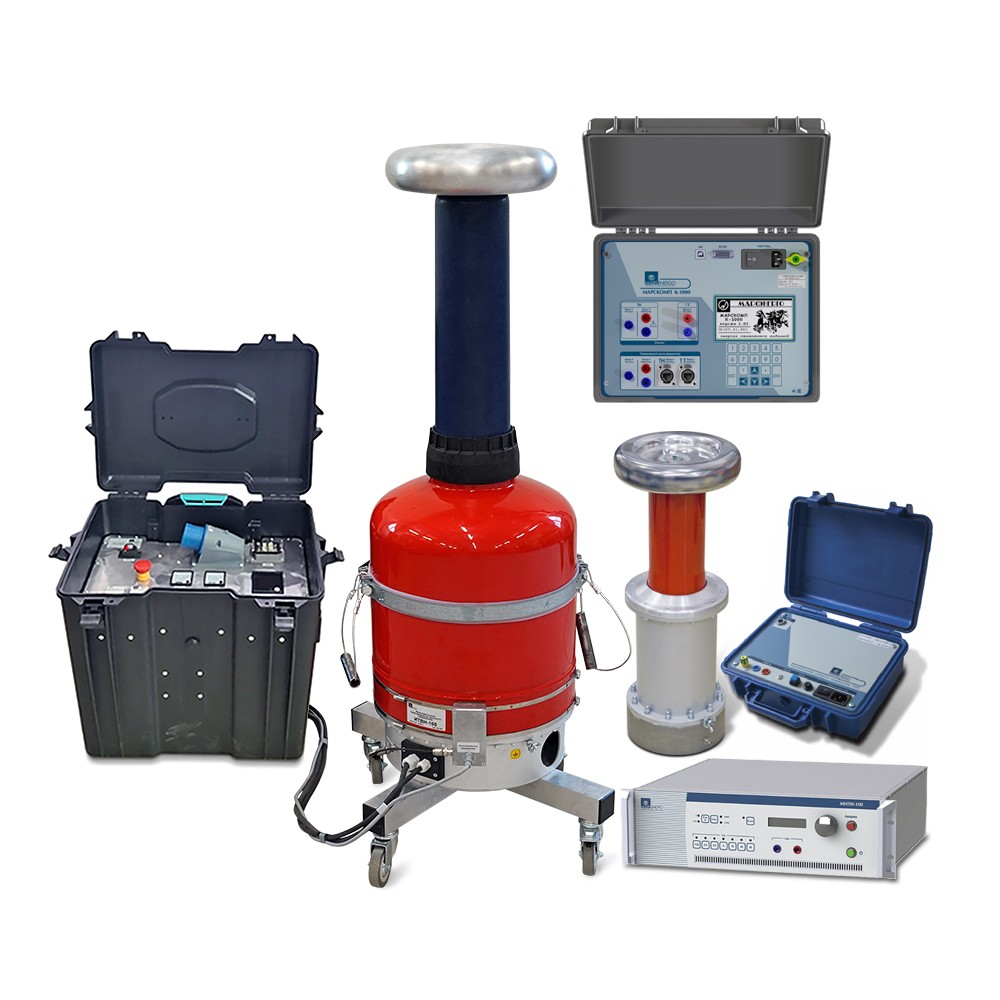

1. Регулируемый источник высокого напряжения МАРС-АИН-100 - 1 шт.;
2. Эталонный преобразователь напряжения ПВЕ-110, кл. точности 0.1; 0.05 - 1 шт.;
3. Компаратор - прибор сравнения МарсКомп К-1000, кл. точности 0.02 (Энергомонитор-61850, Энергомонитор-3.1КМ) - 1 шт.;
4. Магазин нагрузок серии МНТН - 1 шт.;
5. ПК с ПО “E-TransformerTest VT” - 1 шт.;
6. Транспортная тара - 1 шт.
