- Производитель СКБ ЭП
- Производство: Россия
Комплекс ИКВ-07 позволяет проводить полноценный контроль высоковольтных выключателей всех типов на все классы напряжений от 10 до 1050 кВ, а также трансформаторов и устройств РПН.

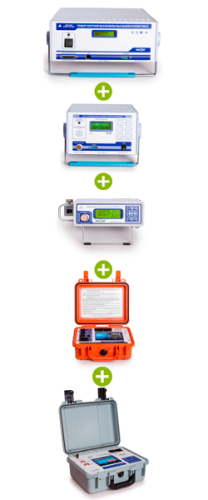

Комплекс состоит из пяти приборов, что обеспечивает полноценный контроль коммутационного оборудования и трансформаторов:
- универсальный прибор ПКВ/У3.0;
- пульт для испытаний при пониженном напряжении ПУВ-регулятор;
- комплексный прибор микромилликилоомметр МИКО-2.3, который сочетает в себе четыре режима: микроомметр, миллиомметр, килоомметр и термометр;
- миллиомметр МИКО-8 с режимом безразборной диагностики устройств РПН (метод DRM);
- специализированный прибор контроля устройств РПН ПКР-2.
Комплекс позволяет проводит:
- проверку технического состояния выключателей советского, российского и зарубежного производства;
- контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
- контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
- измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
- проверка работоспособности в простых операциях "В" и "О";
- проверка работоспособности в сложных циклах;
- испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
- испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
- измерения электрическое сопротивление постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность, а также электрического сопротивления в безиндуктивных цепях в диапазоне от 10мкОм до 10кОм на токах до 10А;
- безразборную диагностику состояния устройств РПН без снятия крышки бака контакторов (метод DRM).
- измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений;
- измерения сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения;
- измерения температуры обмоток, масла и воздуха.
- проверку технического состояния устройств РПН, указываемых в нормативных документах, как реакторного типа, так и быстродействующих РПН;
- снятие круговых диаграмм резисторных и реакторных устройств РПН;
- снятие осциллограмм переключения контактора резисторных устройств РПН;
- одновременный контроль по трем фазам без установки дополнительных внешних элементов.
