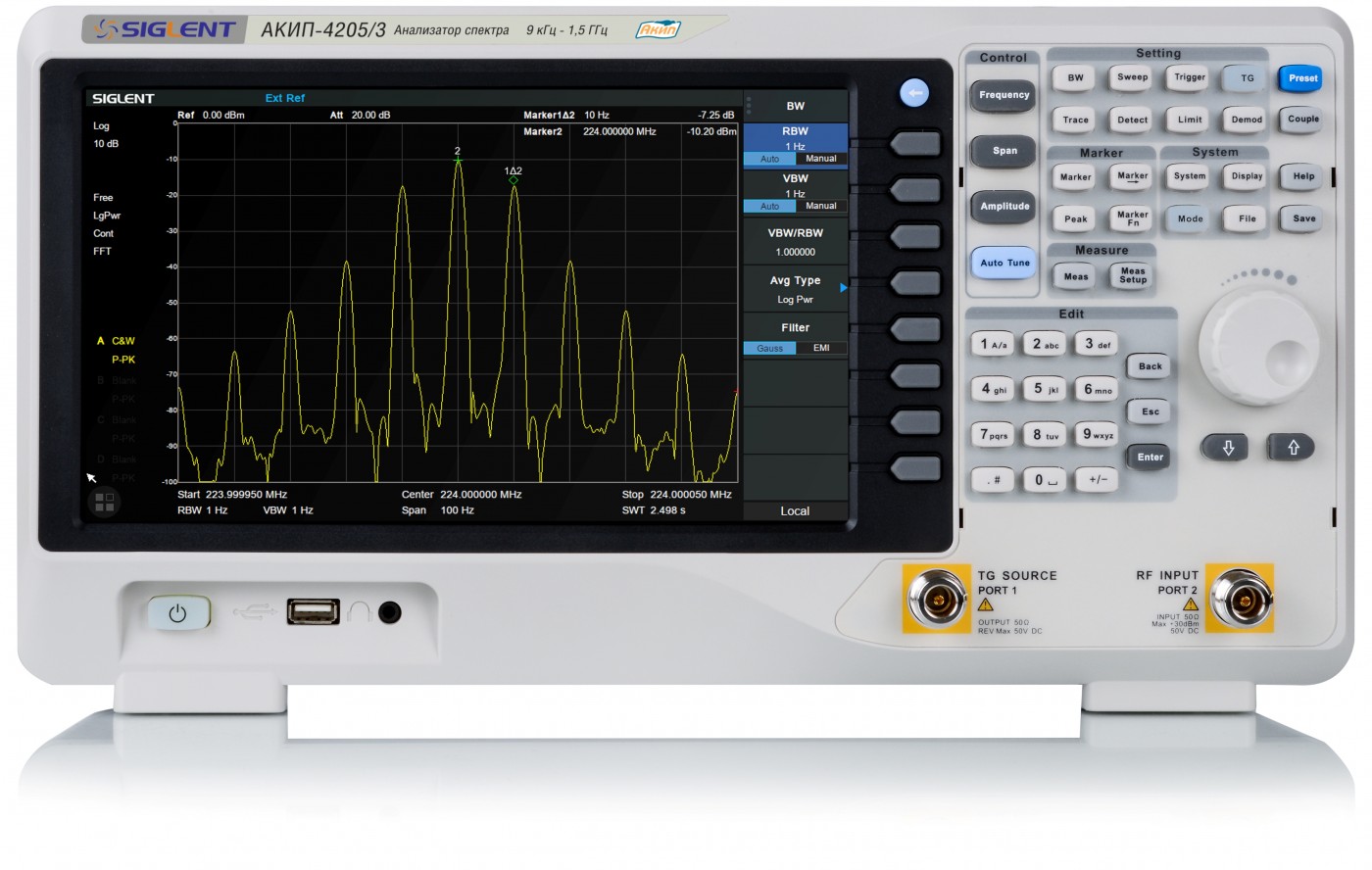

АКИП-4205/3 анализатор спектра

Код: 84338

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 81820-21
Межповерочный интервал 12 месяцев
Гарантия 1 год

Цифровой анализатор спектра АКИП-4205/3 - это прибор 2в1 – Анализатор спектра и Векторный анализатор (измерение S11, S21).

Модель АКИП-4205/3 предназначена для работы в полосе частот от 9 кГц до 1,5 ГГц, имеет малый размер и вес, удобный пользовательский интерфейс. Имеет достаточно мощные опциональные ресурсы автоматических измерений, широкий перечень впечатляющих прикладных функций, а также ряд дополнительных опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра (на месте эксплуатации), не прибегая к услугам сервисного центра.

Системный интерфейс АКИП-4205/3 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.

Особенности анализаторов спектра серии АКИП-4205/3:

Частотный диапазон: 9 кГц...1,5 ГГц;
Сред. уровень собственных шумов: <-146 дБм/Гц;
Фазовый шум: от -115 дБн/Гц при отстр. на 10 МГц @ 1 ГГц;
Погрешность измерения амплитуды < 0,7 дБ;
Разрешение полосы пропускания: 10 Гц;
Встроенный предусилитель, маркерные измерения;
Программа опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор;
Диагональ экрана 25,6 см разрешение 1024x600);
Интерфейсы USB, LAN.

Характеристики	Параметры	Значение
Частота	Частотный диапазон	9 кГц…1500 МГц
	Разрешение	1 Гц
	Погрешность источника опорной частоты	± 5*10-7/год
	Полоса обзора	Нулевая; 100 Гц…2,1 ГГц
	Плотность фазовых шумов	-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
	Скорость развертки	24 мс…1000 с
Полоса пропускания	Полоса пропускания ПЧ	10 Гц… 3 МГц (шаг 1-3-10)
	Погрешность установки полосы пропускания ПЧ	± 5 %
	Избирательность по уровням (60 дБ/ 3 дБ)	4,8:1
	Полоса пропускания видео	1 Гц…3 МГц (шаг 1-3-10)
Амплитуда	Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен
	Аттенюатор	0 … 51 дБ ( шаг 1 дБ)
	Предусилитель	20 дБ, 9 кГц…3,2 ГГц
	Максимальный входной уровень	± 50 Впост
	Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
	Средний уровень собственного шума (DANL)	С выключенным предусилителем: -100 дБм: 9 кГц…100 кГц -97 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -127 дБм: 10 МГц…200 МГц -125 дБм: 200 МГц…2,1 ГГц -116 дБм: 2,1 МГц…3,2 ГГц С включенным предусилителем: -107 дБм: 9 кГц…100 кГц -122 дБм: 100 кГц…1 МГц -138 дБм: 1 МГц…10 МГц -146 дБм: 10 МГц…200 МГц -145 дБм: 200 МГц…2,1 ГГц -135 дБм: 2,1 МГц…3,2 ГГц Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50
	Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
	КСВ	≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ)
	Гармонические искажения второго порядка	- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
	Интермодуляционные искажения третьего порядка	+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Трекинг генератор	Диапазон частот	100 кГц…2100 МГц
	Выходной уровень	-20 дБм…0 дБм (разрешение 1 дБ)
	Неравномерность АЧХ	± 3 дБ
ЭМС (Опция)	Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц (-6 дБ)
ЭМС (Опция)	Детектор	квазипиковый детектор
Рефлектомер (опция)	Виды измерений	Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
Расширенные иземерени (опция)	Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
Входы	ВЧ вход	Соединитель N-типа; 50 Ом
	Трекинг генератор	Соединитель N-типа; 50 Ом
	Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
	Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
	Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
	ДУ	LAN, USB, RS232
Память	Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
	Дисплей	25,6 см, ЖК, разрешение 1024х600
	Потребляемая мощность	30 Вт
	Условия эксплуатации	0…+50 °С
	Габаритные размеры	393х207х116,5 мм (Ш × В × Г)
	Вес	≤ 4,6 кг (включая трекинг генератор)
	Питание	100…240 В (автовыбор), 45…440 Гц
