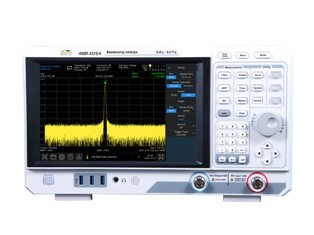

Технические параметры
|
|
АКИП-4225/1
|
АКИП-4225/2
|
АКИП-4225/3
АКИП-4225/4
|
|
Частотная характеристика
|
Частотный диапазон
|
9 кГц … 2,1 ГГц
|
9 кГц … 3,6 ГГц
|
9 кГц … 8,4 ГГц
|
|
Разрешение
|
1 Гц
|
|
|
|
|
Погрешность частоты опорного генератора
|
±1*10-6
|
|
|
|
|
Температурная нестабильность частоты опорного генератора
|
±1*10-6
|
|
|
|
|
Погрешность измерения частоты f встроенным частотомером
|
±((δ0+δt)·f+1), где
δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора
|
|
|
Погрешность измерения частоты маркером
|
± ((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора Fобзор – полоса обзора, Гц;
FПЧ– полоса пропускания фильтра ПЧ, Гц;
kм – разрешение по частоте в режиме измерения маркером, Гц.
|
|
|
Полоса обзора
|
0; 100 Гц … до максимальной частоты в зависимости от модели
|
|
|
Плотность фазовых шумов
|
АКИП-4225/1, АКИП-4225/2
-93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
АКИП-4225/3, АКИП-4225/4
-93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
|
|
|
Скорость развертки
|
1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 4000 с Fобзор = 0
|
|
Полоса пропускания
|
Полоса пропускания ПЧ
|
1 Гц … 3 МГц (шаг 1-3-10)
|
|
|
|
|
Погрешность полос пропускания фильтров ПЧ (Гц)
|
<0,05·FПЧ
|
|
|
|
|
Коэффициент
прямоугольности фильтров ПЧ
|
4,8
по уровням -60 дБ и -3 дБ
|
|
|
|
|
Полоса пропускания видео
|
1 Гц…3 МГц (шаг 1-3-10)
|
|
|
|
Уровень
|
Диапазон частот при измерении уровня
|
от 10 МГц до максимальной частоты в зависимости от модели
|
|
|
Аттенюатор
|
0 … 51 дБ ( шаг 1 дБ)
|
|
|
|
|
Предусилитель
|
20 дБ
|
|
|
|
|
|
Макс. входной уровень
|
± 50 Впост
≤+33 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
|
|
|
Опорный уровень
|
-100 дБм…+30 дБм (шаг 1 дБ)
|
|
|
|
|
Средний уровень
собственного шума (DANL)
|
|
|
|
|
|
АКИП-4225/1, АКИП-4225/2
|
|
|
|
С выключенным предусилителем
|
 С включенным предусилителем
|
|
|
100 кГц…500 кГц
>500 кГц…1 МГц
>1 МГц…10 МГц
>10 МГц…200 МГц
>200 МГц…1,5 ГГц
>1,5 МГц…3,2 ГГц
>3,2 МГц…4,5 ГГц
|
-108 дБм
-120 дБм
-127 дБм
-142 дБм
-143 дБм
-140 дБм
-135 дБм
|
|
-130 дБм
-145 дБм
-155 дБм
-162 дБм
-161 дБм
-159 дБм
-155 дБм
|
|
|
АКИП-4225/1, АКИП-4225/2
|
|
|
|
С выключенным предусилителем
|
С включенным предусилителем
|
|
|
100 кГц…500 кГц
>500 кГц…1 МГц
>1 МГц…10 МГц
>10 МГц…200 МГц
>200 МГц…1,5 ГГц
>1,5 МГц…3,2 ГГц
>3,2 МГц…4,5 ГГц
>4,5 МГц…6,2 ГГц
>6,2 МГц…7,5 ГГц
>7,5 МГц…8,4 ГГц
|
-108 дБм
-114 дБм
-124 дБм
-144 дБм
-143 дБм
-142 дБм
-139 дБм
-134 дБм
-138 дБм
-139 дБм
|
|
-130 дБм
-135 дБм
-146 дБм
-162 дБм
-162 дБм
-160 дБм
-157 дБм
-153 дБм
-155 дБм
-154 дБм
|
|
|
Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, усреднение ≥ 50
|
|
|
Неравномерность АЧХ относительно уровня
сигнала на частоте 50 МГц
|
Аттенюатор 20 дБ, предусилитель выключен 9 кГц … 3,6 ГГц: ± 0,6 дБ
>3,6 ГГц … 8,4 ГГц: ± 0,8 дБ
Аттенюатор 20 дБ, предусилитель включен 100 кГц … 3,6 ГГц: ± 1,0 дБ
>3,6 ГГц … 8,4 ГГц: ± 1,2 дБ
|
|
|
|
Пределы допускаемой абсолютной погрешности измерений уровня
из-за переключения аттенюатора
|
относительно опорного значения 20 дБ, при частоте 50 МГц
±0,7 в диапазон ослаблений до 10 дБ
±0,5 в диапазоне ослаблений свыше 10 дБ (включительно)
|
|
|
Пределы допускаемой абсолютной погрешности
измерения уровня на частоте 50 МГц
|
С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм)
|
|
|
Полная допускаемая абсолютная погрешность измерения уровня
|
± (0,4 дБ + АЧХ)
Параметры нормируются при условиях: температура +20…+30 °С, f>100 кГц, входной уровень: -50 дБм … 0 дБм, RBW 1 кГц, аттенюатор 20 дБ, предусилитель выкл.
|
|
|
КСВ
|
≤ 1,8
|
|
|
|
|
|
Гармонические искажения второго порядка
|
- 65 дБн: ≥50 МГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
|
|
|
Интермодуляционные искажения третьего порядка
|
+9 дБм: ≥50 МГц
Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
|
|
|
Паразитные сигналы, связанные с входным сигналом
|
<-60 дБн
Уровень на смесителе -30 дБм
|
|
|
|
|
Уровень помех, не связанных с входом
|
<-90 дБм
Входной порт 50 Ом, аттенюатор 0 дБ
|
|
|
Трекинг генератор* опция
(недоступен для акип-4225/3)
|
Диапазон частот
|
10 МГц…2,1 ГГц
|
10 МГц…3,6 ГГц
|
10 МГц…8,4 ГГц
|
|
Дискретность установки
|
10 Гц
|
|
|
|
|
Выходной уровень
|
-40 дБм…0 дБм (разреш 0,5 дБ)
|
|
|
|
|
Неравномерность АЧХ
|
± 3 дБ
|
|
|
|
|
Эмс (опция)
|
Полоса пропускания ПЧ
|
200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
|
|
|
|
|
Детектор
|
Пиковый, Среднее значение, Квазипиковый
|
|
|
Расширенные измерительные функции
|
Виды измерений
|
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник
(до 10), спектрограмма, TOI
|
|
Анализ аналоговых
|
Диапазон частот несущей
|
2 МГц … 2,1 ГГц
|
2 МГц … 3,6 ГГц
|
2 МГц … 8,4 ГГц
|
|
Модуляций (опция)
|
Погрешность измерения мощности несущей
|
±2дБ
|
