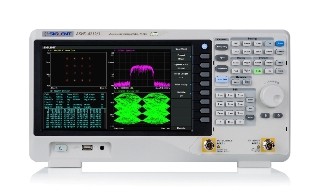

АКИП-4212/1 анализатор спектра

Код: 84444

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 81820-21
Межповерочный интервал 12 месяцев
Гарантия 1 год

Анализатор спектра АКИП-4212/1 служит для тщательного анализа радиочастотных волн в большом спектре, начиная с 9 килогерц и вплоть до 2.1 гигагерц. Заявленный уровень собственного шума ниже -161 дБм / Гц. Фазовый шум характеризуется показателем от -115 дБн / Гц при отстройке на 1 мегагерц при частоте 1 гигагерц, что говорит о надежности и стабильности результатов измерений.

Неточность амплитудных измерений не превышает 0.7 дБ. Разрешение полосы пропускания равно 1 герцу, что дает возможность изучения даже самых слабых и узких сигналов. Одной из сильных сторон АКИП-4212/1 является наличие встроенного предварительного усилителя и функция маркерных замеров, что упрощает работу и повышает точность результатов.

Программное обеспечение прибора имеет ряд дополнительных опций, среди которых трекинг-генератор для создания гармонических сигналов, широкий набор измерительных функций для определения мощности и соотношения мощностей соседних каналов, рефлектометр для изучения отраженных сигналов, ЭМС-фильтры для соответствия установленным стандартам и анализ цифровой модуляции для исследования сигналов разных типов модуляции.

Анализатор спектра АКИП-4212/1 имеет интегрированную память объемом 256 MB, которая позволяет хранить и анализировать большое количество информации. Устройство может быть оснащено дополнительным модулем с расширенным комплектом измерителей, включающим измерение силы сигнала в полосе, сопоставление сил сигналов в соседних полосах и вычисление ширины спектра частот, задействованных исследуемым сигналом. Этот модуль особенно полезен при выполнении различных исследований радиоспектра.

Еще одним преимуществом АКИП-4212/1 является возможность анализа сигналов с разными типами модуляций, включая AM/FM, ASK/FSK/PSK/MSK/QAM и другие. Это делает данный прибор универсальным инструментом для профессионалов в сфере радиотехники и телекоммуникации.

В нашем магазине вы можете купить Анализатор спектра АКИП-4212/1 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Частотный диапазон: 9 кГц...2,1 ГГц (АКИП-4212/1).
Сред. уровень собственных шумов: <-161 дБм/Гц.
Фазовый шум: от -115 дБн/Гц при отстр. на 1 МГц @ 1 ГГц.
Погрешность измерения амплитуды < 0,7 дБ.
Разрешение полосы пропускания: 1 Гц.
Встроенный предусилитель, маркерные измерения.
Прогр. опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, анализ цифровых модуляций.
Диагональ экрана 25,6 см (разрешение 1024x600).
Интерфейсы USB, LAN.

Параметры	АКИП-4212	АКИП-4212/1	АКИП-4212/2	АКИП-4212/3 с опцией АМК
Частотный диапазон	9 кГц…1,5 ГГц	9 кГц…2,1 ГГц	9 кГц…3,2 ГГц	9 кГц…7,5 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты	±5·10-6
Полоса обзора	0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов	-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц -112 дБн/Гц на 1 МГц для АКИП-4212/3
Скорость развертки	1 мс … 7000 с
Полоса пропускания ПЧ	1 Гц… 1 МГц (шаг 1-3-10)			1 Гц… 3 МГц
Погрешность установки полосы пропускания ПЧ	± 5 %
Избирательность по уровням (60 дБ/ 3 дБ)	4,8:1
Полоса пропускания видео	1 Гц…3 МГц (шаг 1-3-10)			1 Гц…10 МГц
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
Аттенюатор	0 … 50 дБ ( шаг 1 дБ)
Предусилитель	20 дБ
Максимальный входной уровень	± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)
Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем		С включенным предусилителем
100 кГц…1 МГц	105 дБм		-133 дБм
1 МГц…10 МГц	-122 дБм		-151 дБм
10 МГц…200 МГц	-142 дБм		-161 дБм
200 МГц…1,5 ГГц	-142 дБм		-155 дБм
1,5 МГц…3,2 ГГц	-140 дБм		-159 дБм
3,2 МГц…5,0 ГГц	-137 дБм		-157 дБм
5,0 МГц…6,5 ГГц	-136 дБм		-157 дБм
6,5 МГц…7,5 ГГц	134 дБм		-155 дБм
Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
КСВ	≤ 1,5 (От 1 МГц, аттенюатор 10 дБ)			≤ 1,5 (От 1 МГц, аттенюатор 20 дБ)
Гармонические искажения второго порядка	- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+10 дБ: ≥50 МГц			+14 дБ: ≥50 МГц
	Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
Диапазон частот	5 МГц…1,5 ГГц	100 кГц…2,1 ГГц	100 кГц…3,2 ГГц	100 кГц…7,5 ГГц
Выходной уровень	-20 дБм…0 дБм (разреш 1 дБ)			-40 дБм…0 дБм (разреш 1 дБ)
Неравномерность АЧХ	± 3 дБ
Полоса пропускания	100 Гц … 1 МГц			3 кГц … 3 МГц
Полоса пропускания ПЧ	200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Детектор	Пиковый, Усреднение, Квазипиковый RMS
Виды измерений	Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
Виды измерений	Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот.
Вариант исполнения	В стандартной комплектации для АКИП-4212/3 Программная опция для АКИП-4212, АКИП-4212/1 и АКИП-4212/2
Виды модуляций	ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
Длинна	16…4096
Количество символов	4, 6, 8, 10, 12, 14, 16
Скорость	1 квыб … 2.5 Mвыборок
ВЧ вход	Соединитель N-типа; 50 Ом
Трекинг генератор	Соединитель N-типа; 50 Ом
Выход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты	Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
ДУ	LAN, USB (2 шт)
Память	Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
Дисплей	25,6 см, ЖК, разрешение 1024х600
Потребляемая мощность	30 Вт
Условия эксплуатации	0…+50 °С
Габаритные размеры	393 х 207 х 116,5 мм (Ш × В × Г)
Вес	≤ 4,7 кг (включая трекинг генератор)
Питание	100…240 В (автовыбор), 45…440 Гц.
