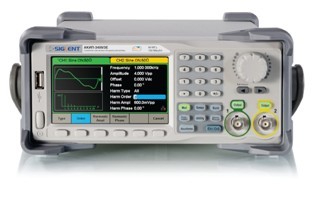

АКИП-3409/3Е генератор

Код: 015428

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 87947-23
Межповерочный интервал 12 месяцев
Гарантия 1 год

Генератор АКИП-3409/3e является двухканальным устройством, которое обеспечивает независимые выходные сигналы. Он покрывает широкий диапазон частот синусоидальных волн - от 1мкГц до 60МГц, с разрешением по частоте всего 1мкГц. ЦАП имеет разрядность 14бит, а частота дискретизации достигает внушительных 150МГц, объем памяти составляет 16тыс. точек, обеспечивая высокое качество и стабильность сигналов.

Для формирования импульсных и прямоугодных сигналов с низкой колебательной составляющей, генератор применяет технологию EasyPulse, обеспечивая стабильность и точность сигналов. Используя прямой цифровой синтез DDS, генератор способен создавать сигналы произвольных форм без шума и искажений. Встроенные формы сигнала включают синусоидальные, прямоугольные, треугольные/пилообразные, импульсные и постоянные уровни.

Генератор АКИП-3409/3е обладает широким набором встроенных сигналов произвольно формы - всего 196 разновидностей. Это делает его гибким инструментом для создания различных типов сигналов, которые необходимы для тестирования и настройки электронных устройств.

Данный генератор предлагает различные виды модуляции для дополнения возможностей создания сигналов: амплитудную (AM), двухполосную амплитудную (DSB-АМ), частотную (FM), фазовую (PM), амплитудно импульсную (PWM), частотно импульсную (PPV), фазо импульсную модуляцию (PHM), широтно импульсная модуляцию (PWM). Устройство обладает функцией ГКЧ, генератора качающейся частоты, что позволяет сканировать (свипировать) по всей полосе частот для точных и надежных результатов измерений.

Имеется также опция формирования пакетов сигналов (burst), которая может пригодиться в процессе измерений сложных сигналов. АКИП - 3409 / 3E может формировать выходные сигналы путем установки гармоник до 16. Это позволяет создать сложные сигналы с разными характеристиками, которые могут быть полезны при тестировании и настройке радиоэлектронных приборов.

В нашем магазине вы можете купить Генератор АКИП-3409/3Е и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

2 канала (два независимых выхода);
Диапазон частот (синус): 1 мкГц – 60 МГц;
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 14 бит; частота дискретизации 150 МГц; память 16 тысяч точек;
Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
Внутренний опорный генератор: ±2,5*10-5 (опция: ±2×10-7 );
Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум, постоянный уровень;Режим формирования сигнала произвольной формы до 6 МГц;
Широкий набор встроенных сигналов произвольной формы: 196 видов;
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;Режим: ГКЧ (свипирование), формирование пакета (Burst);
Формирование выходного сигнала путем задания гармоник (16 макс.);
Режим комбинирования формы выходных сигналов по двум каналам;
Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
Частотомер: 100 мГц - 200 МГц;
Интерфейс USB и LAN (ДУ, программирование), опция GPIB;ПО для формирования сигналов СПФ (EasyWave);
Цветной графический дисплей (диаг. 11 см, 480х272)

Параметры	АКИП-3409/1Е	АКИП-3409/2Е	АКИП-3409/3Е
Выходные параметры (КАН1/ КАН2)
Частотный диапазон (для синуса)	1 мкГц – 10 МГц	1 мкГц – 30 МГц	1 мкГц – 60 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±2,5*10-5 (опция: ±2×10-7 )
Выходной уровень (50 Ом)	2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик (> 10 МГц)
Погрешность установки уровня (форма синусоидальная, частота 10 кГц, постоянное смещение 0 В	±(0,01·U+1·10-3 ), где U – установленный уровень напряжения (размах), В
Погрешность установки напряжения постоянного тока	±(0,01·\|UDC\|+3·10-3 ), где UDC – установленное значение напряжения постоянного тока, В
Выходное сопротивление	1 МОм/ 50 Ом (±0,5)
Синусоида
Коэффициент гармоник	£ -55 дБн от 0 до 10 МГц (включительно), £ -45 дБн свыше 10 МГц до 30 МГц (включительно), £ -40 дБн свыше 30 МГц до 60 МГц.
КНИ (коэффициента нелинейных искажений)	£ 0,15 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие	£-65 дБн от 0 до 10 МГц (включительно), £-55 дБн от 10 до 30 МГц (включительно), £-40 дБн от 30 до 60 МГц
Неравномерность АЧХ (синусоидальная форма, относительно 10 кГц, при выходном напряжении ≥ 0,5 Вп-п, на нагрузке 50 Ом)	±0,3
Прямоугольник
Частотный диапазон	1 мкГц – 10 МГц	1 мкГц – 30 МГц	1 мкГц – 60 МГц
Фронт/срез	≤ 4,2 нс (10% ~ 90%, 1 Впп, 50 Ом) ≤ 3,8 нс (10% ~ 90%, 2,5 Впп, 50 Ом)
Выброс	< 3% (100 кГц, 1 Впп, 50 Ом)
Перестраиваемая скважность	0,001 – 99,999%
Джиттер (скз)	≤ 300 пс
Пила, треугольник
Диапазон частот	1 мкГц – 500 кГц
Нелинейность	<1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 12,5 МГц
Длительность импульса	От 32,6 нс
Погрешность установки длительности	±(0,01% + 1 нс)
Фронт/срез	16,8 нс – 22,4 с
Диапазон изменения скважности	0,001% - 99,999%
Выброс	≤ 3%
Джиттер (скз)	≤ 300 пс
Шум произвольная форма (СПФ)
Полоса частот	60 МГц (- 3 дБ)
Диапазон частот	1 мкГц – 6 МГц
Длина памяти	16.000 точек
Разрешение ЦАП	14 бит
Частота дискретизации	150 МГц
Джиттер (скз)	6,7 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей	2 мГц – 60 МГц (в зависимости от модели)
Виды запуска	По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 1000 с ± 1%
Источник строб-импульса	Внешний, внутренний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Диапазон установки девиации фазы	0º - 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 50 кГц)
ШИМ
Диапазон частот	1 мГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Измерения	Частота, период, +/- длительность, скважность
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВскз (< 100 МГц), 200 мВcкз (100 - 200 МГц)
Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; входной уровень: 1,4 – 3,3 Впик-пик;
Вход внешней синхронизации	Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC	Входной уровень: TTL; длительность импульса: > 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм
Общие данные
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг

1. Генератор АКИП-3409/3Е - 1 шт.;
2. Шнур питания - 1 шт.;
3. CD с ПО - 1 шт.;
4. Кабель USB - 1 шт.;
5. Руководство по эксплуатации (электронный вид) 1 шт.
