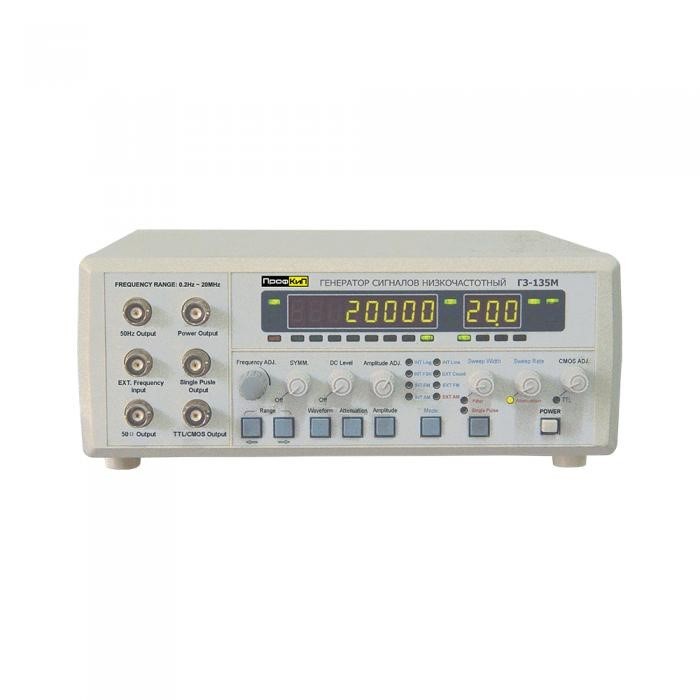

ПрофКиП Г3-135М генератор сигналов низкочастотный

Полоса частот выходных сигналов

0.2 Гц … 5 МГц

Форма сигналов

Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.

Выходное сопротивление

50 Ом ±10%

Амплитуда выходного сигнала

10 Впик-пик ±10% (50 Ом)

20 Впик-пик ±10% (1 МОм)

Ступенчатый аттенюатор

0 дБ /20 дБ /40 дБ /60 дБ

Смещение постоянной составляющей

-5 В … +5 В ±10% (50 Ом)

-10 В … +10 В (1 МОм)

Симметрия

20% … 80%

Синусоидальная волна

Коэффициент искажения

10 Гц … 100 кГц ≤ 0.8%

Треугольная волна

Линейность

90%

Прямоугольный сигнал

Длительность фронта /спада

20 нс

TTL (ТТЛ) выход

Уровень

низкий ≤ 0.8 В

высокий ≥ 1.8 В

CMOP (КМОП) выход

Уровень

3 Впик-пик … 15 Впик-пик (регулируемый)

Качание частоты

Режим свипирования

линейное /логарифмическое

Ширина развертки

≥ 1 полному частотному диапазону

Скорость свипирования

10 мс … 5 с ±10%

Амплитудная модуляция

Несущая частота

100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)

Период входного сигнала

 10 мс … 5 с

Глубина

0% … 100%

Частота модулирующего сигнала

1 кГц

Импеданс входа для внешней АМ

100 кОм ±10%

Входная чувствительность

0 В … 2 В

Частотная модуляция

Девиация

0% … 5%

Частота модулирующего сигнала

1 кГц

Импеданс входа для внешней АМ

100 кОм ±10%

Входная чувствительность

0 В … 2 В

Частотомер

Дисплей

5 разрядов (внутренний)

8 разрядом (внешний)

Частотный диапазон

0.2 Гц … 5 МГц

0.2 Гц … 100 МГц (внешн)

Входной импеданс

500 кОм /30 пФ

Опорный генератор

10 МГц

Точность

точность опорного генератора ± единица

Входной аттенюатор

-20 дБ

Стабильность опорного генератора

5 х 10-5 /день
