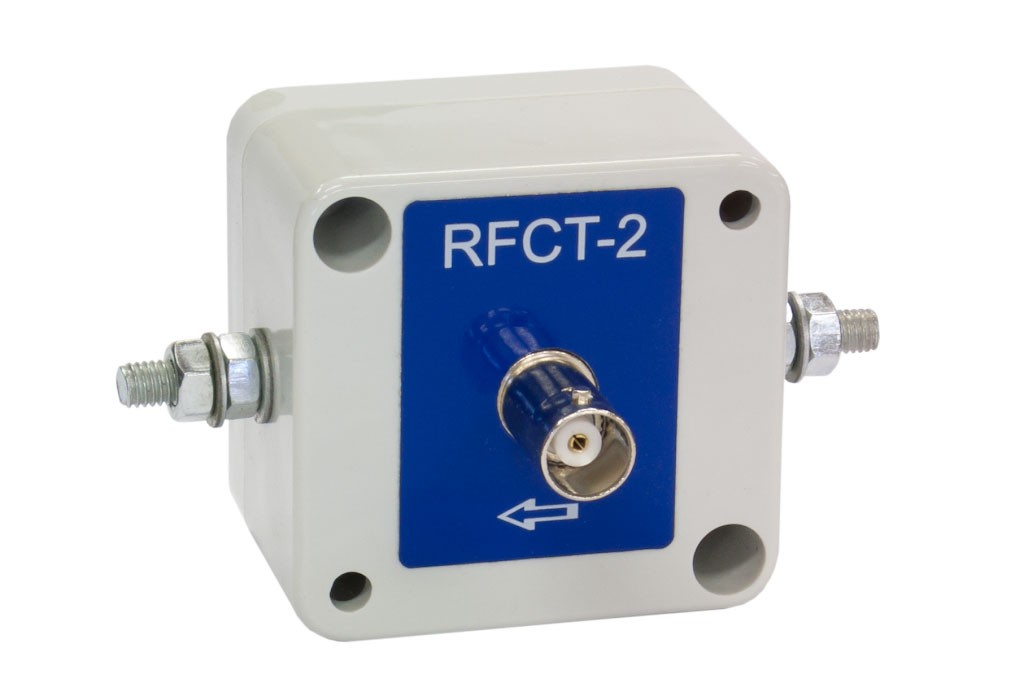

Датчик частичных разрядов марки «RFCT-2»
Основное назначение датчика «RFCT-2» – регистрация импульсов от частичных разрядов в генераторах, трансформаторах, ячейках КРУ и других высоковольтных объектах.
Внутри изолированного корпуса датчика «RFCT-2» расположен залитый компаундом маломощный сигнальный высокочастотный трансформатор. Первичная обмотка трансформатора подключена к входному винтовому соединителю М4 через разделительный высоковольтный конденсатор. Вторичная обмотка трансформатора, к которой подключается измерительный прибор, выведена на стандартный коаксиальный разъем типа BNC.
Датчик «RFCT-2» предназначен для измерения частичных разрядов, которые можно зарегистрировать между двумя прямо не связанными частями высоковольтного оборудования. Особенностью является то, что между этими частями оборудования возможно возникновение потенциала до десятков вольт, при замыкании которого возможно протекание уравнительных токов большой величины.
Это может быть, например, измерение частичных разрядов между корпусом высоковольтного генератора и экраном отходящего от него токопровода. Или же это может быть измерение частичных разрядов между корпусами (баками) двух силовых трансформаторов (или отдельных фаз группового силового трансформатора), потенциал между которыми, в случае протекания значительных уравнительных токов по цепям заземления, может достигать величины нескольких вольт и даже десятка вольт.
Датчик «RFCT-2» поставляется в пластиковом (АВС) корпусе, в котором располагается высокочастотный трансформатор и разделительные конденсаторы. Весь свободный внутренний объем внутри датчика заливается эпоксидной смолой или специализированной силиконовой резиной, в зависимости от условий будущей эксплуатации.
Благодаря использованию в конструкции датчика высокочастотного разделительного трансформатора, в выходном сигнале датчика отсутствуют токи промышленной частоты 50 Гц, а присутствуют только сигналы от высокочастотных импульсов, протекающих по контролируемой цепи заземления высоковольтного устройства, в основном обусловленные импульсами частичных разрядов в изоляции.
