RFCT-5 датчик частичных разрядов

Датчик частичных разрядов марки «RFCT-5»

Датчик «RFCT-5» предназначен для использования в системах периодического мониторинга состояния изоляции высоковольтного оборудования. Назначение датчика «RFCT-5» – регистрация импульсов от частичных разрядов в высоковольтных выключателях, ячейках КРУ и подходящих к ним кабельных линиях, в цепях нейтрали силовых трансформаторов и т. д.

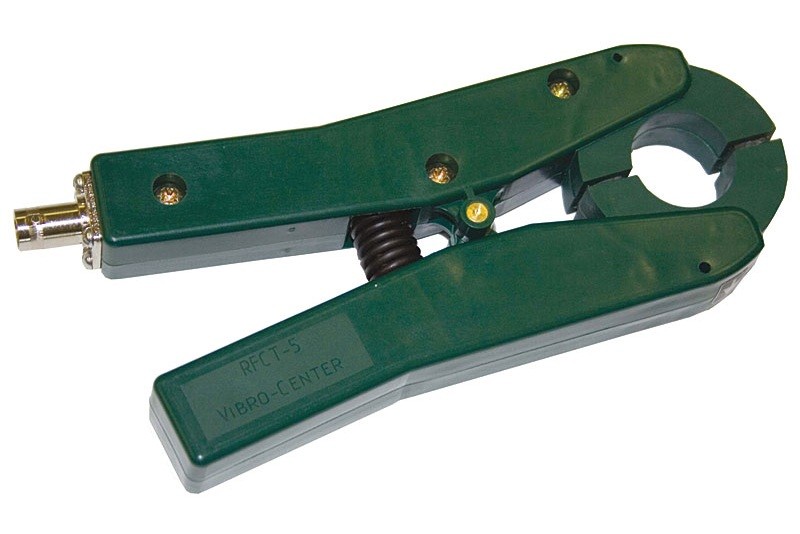

Датчик «RFCT-5» производится в литом пластиковом (АВС пластик) корпусе, в котором располагается высокочастотный сердечник. Конструктивно датчик представляет собой «разъемные» высокочастотные измерительные клещи, позволяющие проводить измерения частичных разрядов в проводниках с максимальным диаметром до 24 мм. Габаритные размеры датчика «RFCT-5» - 200 * 100 * 25 мм. Вес датчика – 0,5 кг.

Благодаря использованию в конструкции датчика высокочастотного сердечника, в выходном сигнале датчика отсутствуют токи промышленной частоты 50 Гц, датчик на них не реагирует. Датчик регистрирует только сигналы от высокочастотных импульсов, протекающих по контролируемой цепи заземления высоковольтного устройства.

Оптимальный рабочий диапазон частот для датчика составляет от 0,1 до 10 МГц. Этого диапазона вполне достаточно для систем регистрации импульсов частичных разрядов в высоковольтном оборудовании в диапазоне HF.

Датчик производит измерения интенсивности частичных разрядов в любых цепях с рабочим напряжением до 1000 В. Направление стрелки на боковом корпусе датчика должно совпадать с направлением протекания тока «к земле» в контролируемом проводнике, от высокого потенциала к «земляному».

Калибровка чувствительности датчика «RFCT-5» производится только в составе всей измерительной цепи – объект, емкостная связь, датчик и входные цепи прибора. Датчик не требует проведения периодической поверки и калибровки. Калибровка датчика, в комплексе с переносным измерительным прибором, производится однократно перед измерением, с учетом реального объекта, при помощи калибровочного генератора.
