RFCT-4 датчик частичных разрядов

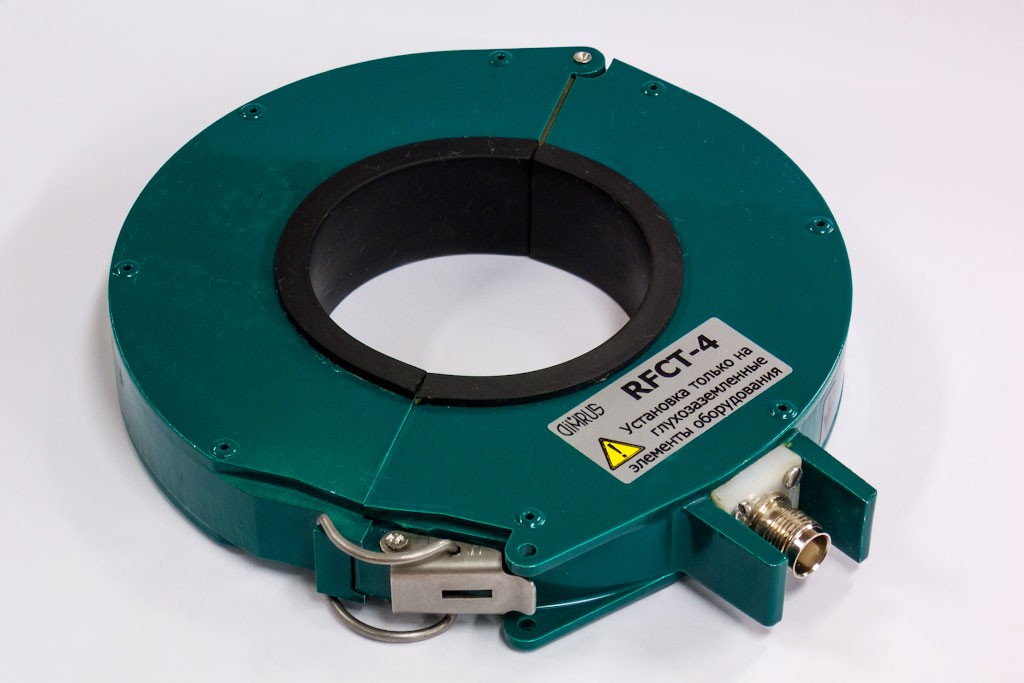

Датчик частичных разрядов марки «RFCT-4»

Датчик «RFCT-4» предназначен для регистрации частичных разрядов в системах постоянного и периодического мониторинга состояния изоляции высоковольтного оборудования - в высоковольтных выключателях, ячейках КРУ, подходящих к ним и отдельно расположенных кабельных линиях, в цепях нейтрали силовых трансформаторов и в другом оборудовании.

Отличительной конструктивной особенностью датчика марки «RFCT-4» является то, что он выполнен разъемным, состоящим из двух половин. Это позволяет оперативно монтировать датчики на оборудовании, не разрывая контролируемую электрическую цепь. Кроме того, датчик имеет сравнительно большой внутренний диаметр, позволяющий монтировать его на токоведущих элементах большого сечения, которые часто применяются в составе мощного высоковольтного оборудования.

Половинки датчика, при использовании в составе системы постоянного контроля, стационарно соединяются между собой «скрытыми болтами». При использовании датчика в составе переносных измерительных систем применяются другие болты, более удобные для быстрой фиксации половинок датчика между собой без использования инструмента.

Как и все другие датчики этой серии «RFCT-4» предназначен для установки только в цепях заземления высоковольтного оборудования, поэтому его электрическая изоляция рассчитана на напряжение до 1000 Вольт.

Кроме того, датчик марки «RFCT-4» имеет увеличенное сечение ферритового сердечника, поэтому мощные высокочастотные импульсы в контролируемом проводнике приводят к импульсам большой энергии во вторичной цепи, представляющим опасность для персонала и диагностического измерительного оборудования. Этот факт необходимо учитывать при разработке и создании измерительной схемы, всегда предусматривая дополнительные защитные и заземляющие устройства во входных цепях измерительных приборов регистрации частичных разрядов. Для снижения влияния этого фактора в датчик встроена защита от импульсных токов (коммутационных) с ограничением выходного напряжения на уровне 15 В.

Поскольку датчик марки «RFCT-4» чаще всего монтируется на проводниках большого сечения, по которым возможно протекание токов промышленной частоты, то может происходить насыщение сердечника сильными внешними магнитными полями, что приводит к снижению чувствительности датчика. Для снижения уровня насыщения магнитопровода датчика в зазор сердечника между половинами датчика должна вставляться изолирующая прокладка толщиной до 2 мм, в зависимости от величины тока, протекающего по проводнику заземления. При этом уменьшается степень насыщения сердечника токами промышленной частоты.

Датчик производится в литом пластиковом (АВС пластик) корпусе, в двух половинах которого располагается разрезанный высокочастотный сердечник большого сечения и диаметра. Весь свободный внутренний объем датчика заливается эпоксидной смолой или специализированной силиконовой резиной. При наружной установке датчика с ним поставляется комплект крепления, дополнительно защищающий пластиковый корпус датчика от солнечной радиации.

Благодаря использованию в конструкции датчика высокочастотного сердечника, в выходном сигнале датчика отсутствуют токи промышленной частоты 50 Гц, датчик на них не реагирует. В выходном сигнале датчика присутствуют только сигналы от высокочастотных импульсов, протекающих по контролируемой цепи заземления высоковольтного устройства, в основном обусловленные импульсами частичных разрядов в изоляции.

Датчик монтируется на заземляющих шинах, проводах, трубах. Направление стрелки на корпусе датчика должно совпадать с направлением протекания тока «к земле» в контролируемом проводнике.

Датчик не требует проведения независимой периодической поверки и калибровки. Это производится на объекте, после монтажа.

Для стационарных систем датчик выпускается с разъемом марки TNC (винтовое крепление) или с «глухо подключенным кабелем длиной 15 м, а для систем периодического мониторинга, использующих переносные приборы, с разъемом BNC.
