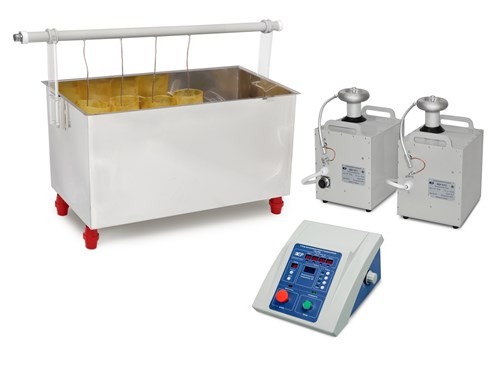

Стенд высоковольтный стационарный СВС-100М

Описание в PDF

Госреестр 72368-18
Межповерочный интервал 24 месяца
Гарантия 1 год
Производитель ХарьковЭнергоПрибор

СВС-100М Стенд высоковольтный стационарный

Описание

Стенд предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты до 50 (100) кВ.

Стенд также может использоваться в качестве высоковольтной установки для испытаний изоляции изделий (кабелей, изоляторов и др.) напряжением переменного тока.

Характеристики

Параметр	Значение
Режимы работы	«100 В»	«3 кВ»	«15 кВ»	«50 кВ»	«100 кВ»
Диапазон измерения напряжения переменного тока, кВ	0,01 – 0,1	0,3 – 3	1,5 – 15	5 – 50	10 – 100
Приведенная погрешность измерения напряжения, %	± 3
Диапазон измерения тока утечки	─	0,3 – 7,5	0,3 – 7,5	0,3 – 10	0,3 – 10
Приведенная погрешность измерения тока, %	─	± 3
Напряжение питающей сети, В	230 ± 10 %
Частота питающей сети, Гц	50 ± 1
Потребляемая мощность, кВт	1,5
Масса БУ, кг	13,3
Масса ванны, кг	10
Масса БВН, кг	36,5
Габаритные размеры БУ, мм	320×390×200
Габаритные размеры ванны, мм	800×280×630
Габаритные размеры БВН, мм	346×280×648

1. Блок управления – 1 шт.;
2. Испытательная ванна (в сборе) – 1 шт.;
3. Блок высоковольтный с кабелем подключения (в сборе) – 1 шт.;
4. Кабель сетевой (длина 1,8 м) – 1 шт.;
5. Кабель измерительных сигналов (длина 3 м) – 1 шт.;
6. Кабель сигнальный (длина 5 м) – 1 шт.;
7. Кабель высоковольтный (длина 4 м Uраб ≥ 20 кВ) – 2 шт.;
8. Кабель заземления (длина 4 м) – 3 шт.;
9. Предохранитель 5×20 (5 А / 250 В) – 4 шт.
