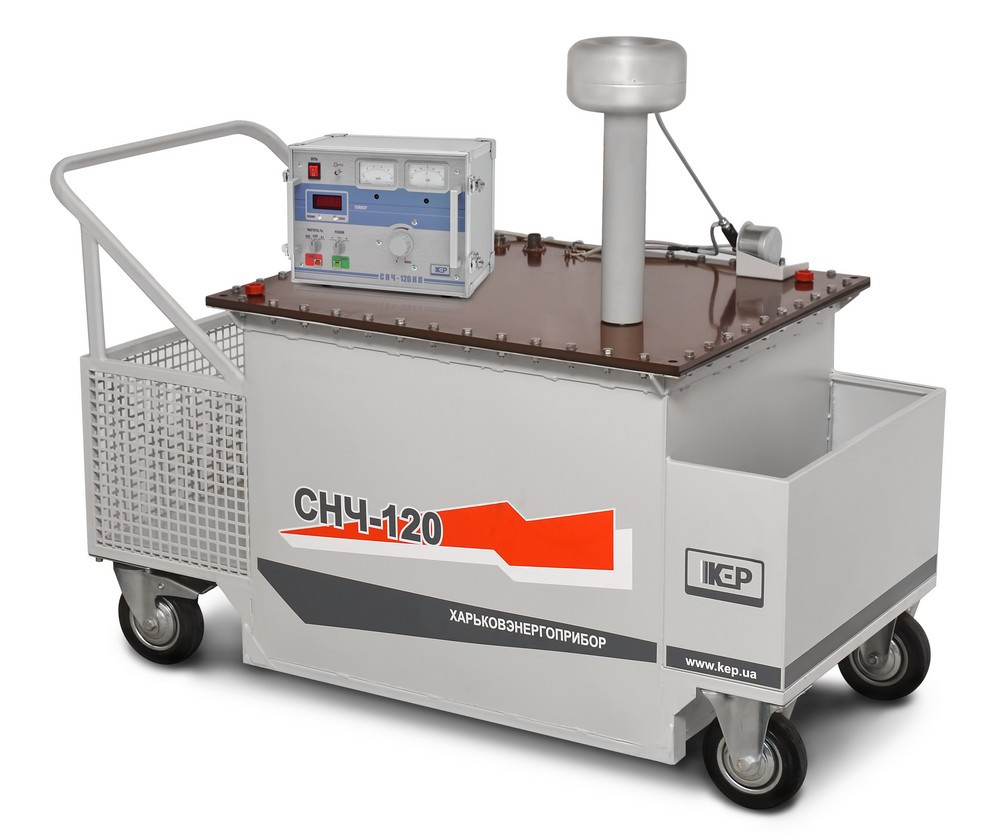

СНЧ-120КП – установка для высоковольтных испытаний на сверхнизкой частоте
Назначение:
- Установка предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 120 кВ или напряжением постоянного тока до 120 кВ.
- Установка является мобильным оборудованием и предназначена как для самостоятельного использования, так и в составе передвижных электротехнических лабораторий.
|
Параметры
|
Значение
|
|
Напряжение питающей сети переменного тока, В
|
230 ± 10 %
|
|
Частота питающей сети, Гц
|
50 ± 1
|
|
Максимальный потребляемый ток, А, не более
|
5
|
|
Форма выходного напряжения
|
косинусно-прямоугольная
|
|
Выходного напряжения частотой, Гц
|
0,1
|
0,05
|
0,02
|
|
Максимальная ёмкость нагрузки, мкФ
|
0,3
|
0,6
|
1,5
|
|
Выходное напряжение постоянного тока
|
+ / -
|
|
Максимальное значение индицируемого тока, мА
|
10
|
|
Максимальное значение амплитуды выходного напряжения, кВ
|
120
|
|
Приведенная погрешность измерения высокого напряжения, %
|
± 3
|
|
Режим работы
|
непрерывный
|
|
Потребляемая мощность, кВт, не более
|
2,0
|
|
Масса блока управления, кг, не более
|
20
|
|
Масса высоковольтного блока, кг, не более
|
340
|
|
Габаритные размеры блока управления, Д×Ш×В, мм
|
381×336×288
|
|
Габаритные размеры высоковольтного блока, Д×Ш×В, мм
|
1345×660×1090
|
1. Блок управления 1 шт.
2. Высоковольтный блок 1 шт.
3. Кабель питания 1 шт.
4. Кабель измерительный 1 шт.
5. Кабель питания и управления 1 шт.
6. Кабель высоковольтный 1 шт.
7. Руководство по эксплуатации 1 шт.
